EMI 차폐 및 케이블 보호를 위해 편조 구리 튜브를 선택하는 이유는 무엇입니까?

현대 전자 제품은 점점 더 작아지고 빨라지고 소음에 훨씬 더 민감해지고 있습니다. 훌륭합니다. 완벽하게 "작동하는" 케이블이 무작위 재설정, 불안정한 신호 또는 규정 준수 테스트 실패를 일으키기 전까지는 말이죠. 전자기 간섭, 정전기 방전 또는 단단한 조립품에 계속 긁히거나 끼이는 배선 문제를 다루고 있는 경우,땋은 동관전체 시스템을 재설계하지 않고도 구현할 수 있는 가장 실용적인 수정 사항 중 하나입니다.

추상적인

이 기사에서는땋은 동관해결하는 일반적인 문제(EMI, 마모, 정전기 축적 및 기계적 응력)와 환경에 적합한 구성을 선택하는 방법을 설명합니다. 또한 재료 옵션(순동, 주석 도금 구리, 은도금 구리 및 스테인리스 변형)을 실제 사용 사례에 일치시키는 데 도움이 되는 명확한 선택 체크리스트, 설치 모범 사례 및 비교표를 찾을 수 있습니다. 따라서 초과 지불, 과소 지정 또는 이점이 상쇄되는 방식으로 설치하는 것을 방지할 수 있습니다.

목차

1. 문제점 땋은 구리관이 해결하는 문제
2. 편조 구리 튜브의 정의 및 작동 원리
3. 올바른 편조 동관을 선택하는 방법
4. 재료 및 빌드 비교표
5. 설치 및 접지 모범 사례
6. 일반적으로 사용되는 곳
7. 실제로 중요한 소싱 및 품질 검사
8. FAQ
9. 결론

개요

• 문제가 EMI, 정전기, 마모 또는 꽉 굽은 피로인지 식별하십시오.
• 차폐 성능과 실제로 "커버리지"가 무엇을 의미하는지 이해하세요.
• 환경(습도, 염분, 열)에 적합한 마감재를 선택하세요.
• 케이블이 막히거나 틈이 생기지 않고 딱 맞도록 크기를 올바르게 조정하세요.
• 차폐가 "장식적"이 되지 않도록 적절하게 종단 처리하여 설치하십시오.
• 간단한 검사로 검증: 연속성, 적합성, 접지 무결성

문제점 땋은 구리관이 해결하는 문제

사람들은 대개 검색을 시작합니다.땋은 동관특히 모터, 인버터, 스위칭 전원 공급 장치, 계전기 또는 조밀한 배선 장치가 포함된 어셈블리에서 "신비하게" 무언가 잘못되었을 때 발생합니다. 이 솔루션이 해결하는 가장 일반적인 문제점은 다음과 같습니다.

• 불안정한 신호 및 EMI 문제:노이즈 커플링은 디버깅하기 어려운 데이터 오류, 센서 드리프트, 오디오 윙윙거림 또는 간헐적인 통신 오류를 유발할 수 있습니다.
• 실패한 EMC 또는 규정 준수 테스트:기능 테스트를 통과했지만 방출 또는 민감성 테스트가 협조하지 않습니다. 종종 차폐 간격이나 약한 접지로 인해 발생합니다.
• 마모 및 기계적 마모:금속 모서리, 움직이는 어셈블리 또는 진동이 심한 시스템을 통과하는 케이블은 시간이 지남에 따라 절연체가 마모될 수 있습니다.
• 정전기 축적:건조한 환경이나 움직이는 케이블 캐리어에서는 정전기가 축적되어 민감한 구성 요소에 방전될 수 있습니다.
• 타이트한 라우팅과 반복적인 굽힘:일부 보호 슬리브는 뻣뻣하거나 부피가 큽니다. 편조 튜브는 하네스를 구부리고 구부리는 동안에도 보호 기능을 추가합니다.

핵심 아이디어: 편조 튜브는 단순한 "슬리브"가 아닙니다. 올바르게 지정하고 설치하면 간섭을 줄이고, 배선을 보호하고, 원치 않는 전기 에너지에 대한 제어된 경로를 제공할 수 있는 기능적 레이어입니다.

편조 구리 튜브의 정의 및 작동 원리

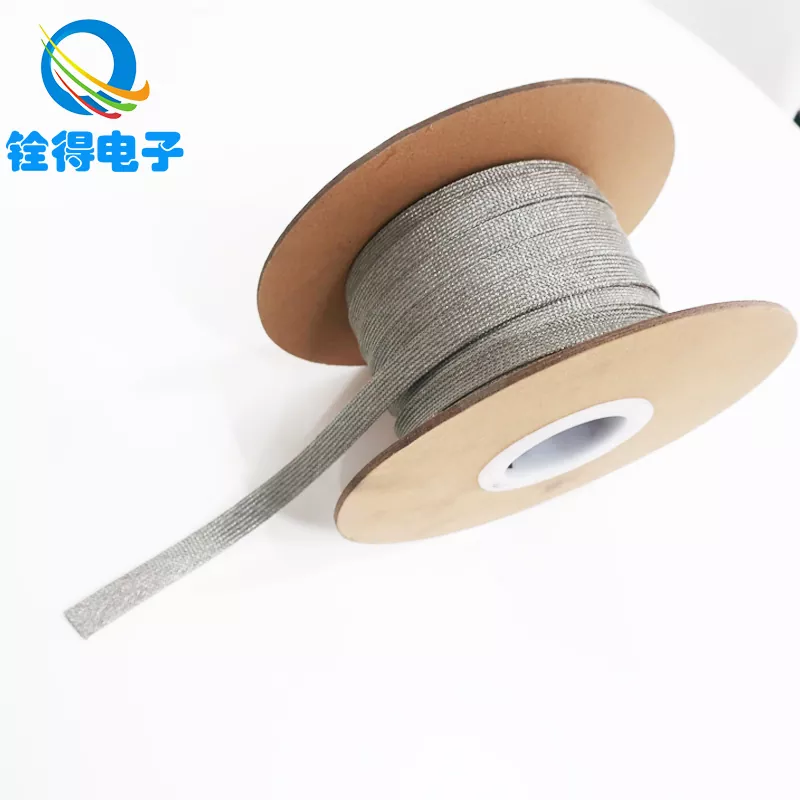

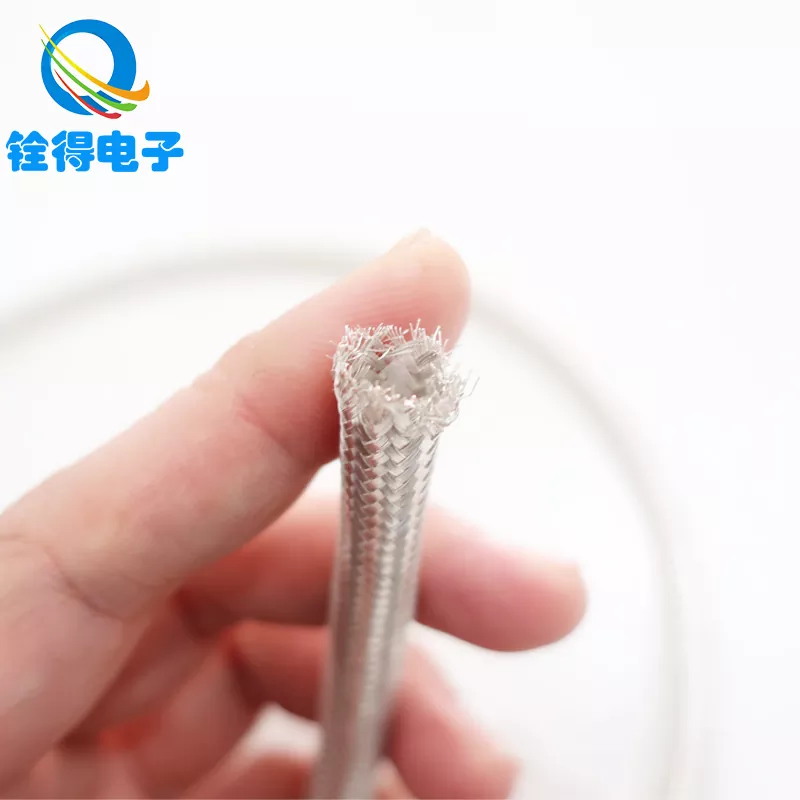

A 땋은 동관유연한 슬리브에 전도성 와이어 가닥을 땋아 만든 관형 메시입니다. 케이블 묶음 주위에 전도성 네트워크를 형성하기 때문에 다음과 같은 도움이 될 수 있습니다.

• 전자기 간섭을 감쇠전도성 장벽으로 민감한 도체를 둘러싸서
• 배출 감소외부로 방출되는 소음을 포함함으로써
• 정전기 방전 기능 제공적절한 접지 경로에 연결된 경우
• 기계적 보호 개선마모, 압축 및 긁힘 방지

실제 시스템에서 성능은 브레이드 밀도, 적용 범위, 와이어 직경, 가장 중요한 브레이드 종단 및 접지 방법과 같은 세부 사항에 따라 달라집니다. 터미네이션이 불량한 고품질 브레이드는 올바르게 설치된 평균 브레이드보다 성능이 떨어질 수 있습니다.

올바른 편조 동관을 선택하는 방법

선택땋은 동관"가장 비싼" 옵션을 선택하는 것이 아닙니다. 이는 튜브의 특성을 환경과 고장 모드에 맞추는 것입니다. 다음 체크리스트를 사용하세요:

• 기본 목표를 정의합니다.EMI 차폐, 마모 방지, 정전기 방전, 접지 연속성 또는 조합?
• 환경을 확인하십시오.실내 건조, 습함, 염수 분무, 고온, 화학 물질 노출 또는 실외 인클로저?
• 케이블 번들 크기 측정:하니스의 외경(OD)과 커넥터 확장 요구 사항.
• 재료/마감 결정:제어된 환경을 위한 순동, 내부식성을 위한 주석 도금, 특수 전도성 요구 사항을 위한 은도금 또는 열악한 조건을 위한 스테인리스 옵션.
• 브레이드 적용 범위와 밀도를 확인하세요.적용 범위가 높을수록 일반적으로 차폐가 향상되지만 공기 흐름이 줄어들고 강성이 높아질 수 있습니다.
• 종료 방법을 계획합니다.클램프, 압착, 납땜 또는 차폐 종단 밴드 - 이는 많은 사람들이 기대하는 것보다 성능에 더 많은 영향을 미칩니다.

실용적인 크기 조정 규칙: 무리하게 묶지 않고 묶음 위에 부드럽게 맞는 내부 직경을 선택합니다. 너무 꽉 조이면 브레이드가 변형되고 케이블에 압력이 가해질 수 있습니다. 너무 느슨하면 틈이 생기고 움직임이 생기고 접촉이 일관되지 않게 됩니다.

재료 및 빌드 비교표

설치 및 접지 모범 사례

이것이 바로 많은 차폐 프로젝트가 실패하는 이유입니다. 브레이드가 "나쁘기" 때문이 아니라 설치로 인해 비효율적이기 때문입니다. 간단하고 규칙적으로 유지하세요.

• 지속적인 적용 범위 유지:간섭을 위한 누출 경로를 생성하는 큰 간격, 잡아당겨 열린 부분 또는 급격한 직경 변화를 피하십시오.
• 올바르게 종료하십시오.가능하면 브레이드 주위에 일관된 360도 접촉을 생성하는 클램프 또는 터미네이션 밴드를 사용하십시오.
• 의도에 따른 접지:차폐 성능을 원할 경우 낮은 임피던스 경로를 사용하여 브레이드를 안정적인 접지 기준에 연결하십시오. 길고 얇은 "피그테일"은 더 높은 주파수에서 효과를 감소시킬 수 있습니다.
• 끝부분을 보호하세요.해어짐을 방지하고 기본 단열재의 날카로운 모서리 손상을 줄이기 위해 열수축 또는 기계적 스트레인 릴리프를 추가합니다.
• 이동 계정:하네스를 움직일 때에는 브레이드가 스트레스 포인트가 되지 않도록 충분히 느슨하게 하십시오.

빠른 검증 습관: 설치 후 브레이드 길이 전체에 걸쳐 연속성 검사를 수행하고 종단 지점이 기계적으로 단단히 접촉되어 있는지 확인하십시오. 끈의 끝 부분이 자유롭게 꼬일 수 있다면 "방패"가 생각한 대로 접착되지 않을 수 있습니다.

일반적으로 사용되는 곳

당신은 볼 것이다땋은 동관민감한 신호와 시끄러운 전력 전자 장치 또는 엄격한 배선 제약이 혼합된 모든 산업에서 사용됩니다. 일반적인 시나리오는 다음과 같습니다.

• 컴퓨터 및 데이터 장비:간섭 및 기계적 마모로부터 내부 데이터 및 전력선을 보호합니다.
• 통신 시스템:외부 간섭 최소화 및 하네스 간 혼선 감소
• 자동차 전자 장치:복잡한 온보드 전자기 환경에서 안정적인 작동 지원
• 산업 자동화:PLC 제어 배선, 모터 드라이브 및 센서 하니스 주변의 케이블 보호
• 의료 장비:정밀 기기 및 진단 시스템의 전자기 안정성 향상

시스템에 스위칭, 빠른 과도 전류 또는 조밀한 하네스 라우팅이 포함되어 있는 경우 편조 슬리브는 특히 보드 재설계, 케이블 경로 변경 또는 모든 곳에 부피가 큰 필터링을 추가하는 것과 비교할 때 가장 비용 효율적인 개선 사항 중 하나가 될 수 있습니다.

실제로 중요한 소싱 및 품질 검사

모든 편조 튜브가 동일한 것은 아닙니다. 두 개의 튜브는 얼핏 보면 비슷해 보이지만 실제 조립에서는 매우 다르게 작동할 수 있습니다. 공급업체를 평가할 때 다음과 같은 가시적인 지표에 중점을 두세요.

• 균일한 브레이드 구조:일관된 직조로 취약한 부분을 줄이고 설치의 반복성을 향상시킵니다.
• 안정적인 치수:내경 및 확장 동작은 배치 전반에 걸쳐 예측 가능해야 합니다.
• 소재 및 마감 일관성:도금/마감 품질은 내식성과 장기적인 전기 안정성에 영향을 미칩니다.
• 기계적 취급:좋은 브레이드는 라우팅 중에 해어짐, 변형 및 걸림을 방지합니다.
• 맞춤화 지원:하네스에 비정상적인 직경, 길이 또는 종단 요구사항이 있는 경우 맞춤화를 통해 시간을 절약하고 조립 위험을 줄일 수 있습니다.

경험이 풍부한 제조업체와 협력하면 시행착오를 줄일 수 있습니다. 예를 들어,동관 Quande 전자 유한 공사 여러 응용 환경에서 차폐 및 케이블 보호를 위한 편조 구리 튜브 옵션을 생산하며 슬리브 라우팅 및 종단 계획 방법에 따라 다양한 재료 선택 및 사양을 지원할 수 있습니다.

FAQ

Q1: 편조 동관은 차폐와 물리적 보호 모두에 효과가 있나요?
에이:예. 이는 전자기 간섭을 줄이는 동시에 마모 및 압축으로부터 케이블을 보호하는 데 도움이 될 수 있습니다. 균형은 브레이드 밀도와 튜브 설치 방법에 따라 달라집니다.

질문 2: 주석 도금된 구리가 순동보다 항상 더 좋습니까?
에이:항상 그런 것은 아닙니다. 베어 구리는 통제된 환경에서 잘 작동하며 종종 비용 효율성이 더 높습니다. 주석 도금 구리는 습도, 산화 위험 또는 가혹한 환경에서의 긴 서비스 수명이 중요한 경우 현명한 선택입니다.

Q3: 케이블 묶음용 편조 동관의 크기는 어떻게 정합니까?
에이:전체 번들의 외경(재킷 두께 포함)을 측정하고 강제로 밀어 넣지 않고 미끄러지는 내경을 선택합니다. 번들에 커넥터가 있는 경우 확장 가능한 슬리브를 고려하거나 종료하기 전에 설치를 계획하십시오.

Q4: 브레이드 슬리브를 사용해도 차폐가 때때로 "작동하지 않는" 이유는 무엇입니까?
에이:가장 일반적인 이유는 잘못된 종단 또는 접지 때문입니다. 브레이드가 제대로 결합되지 않으면(또는 접지 경로가 높은 임피던스인 경우) 차폐 효과가 급격하게 떨어질 수 있습니다.

Q5: 편조 동관이 정전기 방지에 도움이 되나요?
에이:제어된 방전 경로에 연결되어 있는 한 가능합니다. 브레이드의 전도성은 정전기가 예기치 않게 축적되고 방전되는 것을 방지하는 대신 이를 소멸시키는 데 도움이 될 수 있습니다.

결론

EMI와 싸우거나, 간헐적인 오류를 추적하거나, 빡빡하고 스트레스가 많은 라우팅 경로에서 하네스를 보호하려는 경우,땋은 동관전체 디자인을 뒤집지 않고도 엄청난 결과를 제공할 수 있는 업그레이드 중 하나입니다. 비결은 환경에 적합한 재료를 선택하고, 크기를 올바르게 조정하고, 지속적인 차폐와 안정적인 접촉을 유지하는 방식으로 마무리하는 것입니다.

올바른 사양을 선택하는 데 도움이 필요하거나 실제 조립에서 고질적인 간섭이나 내구성 문제를 해결하려는 경우—동관 Quande 전자 유한 공사귀하의 응용 분야에 맞는 편조 구리 튜브 옵션으로 귀하의 프로젝트를 지원할 수 있습니다. "추측"에서 보다 깨끗하고 안정적인 배선 솔루션으로 전환할 준비가 되셨습니까?저희에게 연락주세요귀하의 요구 사항에 대해 논의하고 실질적인 권장 사항을 얻으십시오.
