안전한 전기 시스템에 접지선이 필수적인 이유는 무엇입니까?

추상적인

A 접지선무언가 잘못될 때까지 체크박스 항목처럼 취급되는 경우가 많습니다. 즉, 기계 섀시가 쑤시고, 차단기가 무작위로 작동하고, 센서가 쓰레기를 읽거나 서지가 제어 보드를 꺼냅니다. 이 기사에서는 접지선이 실제로 수행하는 작업, "중성선"과의 차이점을 자세히 설명합니다. 결합이 중요한 이유와 고객에게 가장 일반적으로 고통을 주는 선택 및 설치 세부 사항이 무엇인지 알아보세요. 또한 명확하고 현장 친화적인 체크리스트를 얻을 수 있습니다. 일반적인 접지선 유형 비교표 및 반복되는 문제에 대한 문제 해결 FAQ입니다.

목차

• 접지선이란 무엇이며 어떤 문제를 해결합니까?
• 접지 vs 중립 vs 본딩: 고장을 일으키는 혼란
• 적절한 접지선을 사용하면 고객의 불만 사항이 줄어듭니다.
• 접지선의 종류와 각 접지선의 위치
• 프로젝트에 적합한 접지선을 선택하는 방법
• 재작업을 방지하는 설치 모범 사례
• 일반적인 실수와 빠른 수정
• 검사 및 유지 관리 팁
• FAQ

개요

1. 접지선을 일반 언어로 정의하고 "오류 전류 경로"를 설명하십시오.
2. 일반적인 오해를 없애기 위해 접지, 중립 및 결합을 명확히 합니다.
3. 실제 문제점(충격 위험, EMI/소음, 불필요한 여행, 장비 손상)을 접지 품질에 매핑합니다.
4. 일반 응용 분야와 솔리드, 연선, 편조 및 주석 도금 옵션을 비교하십시오.
5. 선택 체크리스트: 크기, 유연성, 환경, 종료 및 규정 준수 고려 사항.
6. 신뢰성을 결정하는 설치 단계 및 기술 세부 사항.
7. 문제 해결: 접지 루프, 간헐적인 연속성, 부식 및 진동 오류.
8. 장기적인 안전을 위한 유지 관리 및 문서화 관행.

접지선이란 무엇이며 어떤 문제를 해결합니까?

그 핵심에는접지선노출된 금속 부품(장비 인클로저, 모터 프레임, 제어 패널, 케이블 트레이 및 도관)을 접지 시스템에 연결합니다. 가장 중요한 일은 '전기를 사라지게 하는 것'이 아니다. 업무는 다음을 제공하는 것입니다.저임피던스, 예측 가능한 경로보호 장치(퓨즈, 차단기, 사용되는 경우 RCD/RCBO 보호)가 신속하게 작동할 수 있도록 고장 전류에 대한 조치입니다.

접지선을 위험한 전류에 대한 비상 탈출 경로로 생각하십시오. 절연이 실패하거나 활선 도체가 금속 섀시에 닿으면 오류 전류가 발생합니다. 흐르고 싶어합니다. 결함 전류가 적절하게 설치된 접지선을 통해 양호한 경로를 갖는 경우 보호 장치는 비정상적인 상태를 감지하고 빨리 전원을 차단하세요. 경로가 불량한 경우(느슨한 연결, 부식, 작은 와이어, 도색된 접촉 표면) 전류가 의도하지 않은 경로를 통해 "누출"될 수 있습니다. 귀하, 베어링, 신호 실드 또는 민감한 전자 장치를 포함합니다.

접지 vs 중립 vs 본딩: 고장을 일으키는 혼란

많은 프로젝트 문제는 세 가지 다른 아이디어를 혼합하는 데서 발생합니다.

• 중립적(많은 AC 시스템에서) 정상 작동 시 전류가 흐르는 복귀 도체입니다. 장비 접지와는 다릅니다.
• 접지(접지)안전 및 기준 전위에 사용되는 접지 전극과 접지 네트워크에 대한 연결입니다.
• 본딩금속 부품을 의도적으로 연결하여 동일한 전위를 공유하고 결함을 확실하게 제거하는 것입니다.

실용적인 내용: 귀하의접지선일반적으로 장비 안전을 위한 접착의 일부이며 연속적이고 기계적으로 신뢰할 수 있어야 하며, 전기적으로 저항이 낮습니다. 중성선과 접지선을 잘못된 위치(또는 여러 위치)에 함께 연결하면 순환 전류가 생성될 수 있습니다. 소음 문제 및 예측할 수 없는 트립이 발생합니다.

적절한 접지선을 사용하면 고객의 불만 사항이 줄어듭니다.

고객이 "무작위" 전기 문제에 대해 불평할 때 접지가 원인이 아닌 경우가 많습니다. 올바르게 설계되고 설치됨접지선다음을 줄이는 데 도움이 됩니다.

• 충격 위험 및 안전 사고:잘 결합된 섀시는 오류 조건에서도 접지 전위 근처에 유지됩니다.
• 귀찮은 트립:연결 상태가 좋지 않으면 특히 진동이나 습기로 인해 간헐적인 오류 신호가 발생할 수 있습니다.
• 신호의 EMI/잡음:접지 기준이 불안정하면 센서, PLC 입력 및 통신 라인이 비정상적으로 작동할 수 있습니다.
• 서지 및 번개 과도 현상으로 인한 손상:견고한 접지 네트워크는 일시적인 에너지 경로를 관리하는 데 도움이 됩니다.
• 베어링 및 모터 문제:표류 전류는 결합이 약하거나 일관성이 없을 때 베어링을 통과하는 경로를 찾을 수 있습니다.
• 비용이 많이 드는 재작업:매시간 비용이 많이 드는 시운전 전까지는 접지 실수가 거의 눈에 띄지 않습니다.

좋은 접지선 전략은 "불확실한 가동 중지 시간"을 예측 가능한 성능으로 바꿔줍니다. 구매자가 궁극적으로 원하는 것은 더 적은 콜백, 더 깨끗한 데이터, 드라마 없이 검사를 통과하는 더 안전한 장비.

접지선의 종류와 각 접지선의 위치

전부는 아니다접지선동일합니다. "최상의" 선택은 움직임, 진동, 환경 및 종료 방법에 따라 달라집니다.

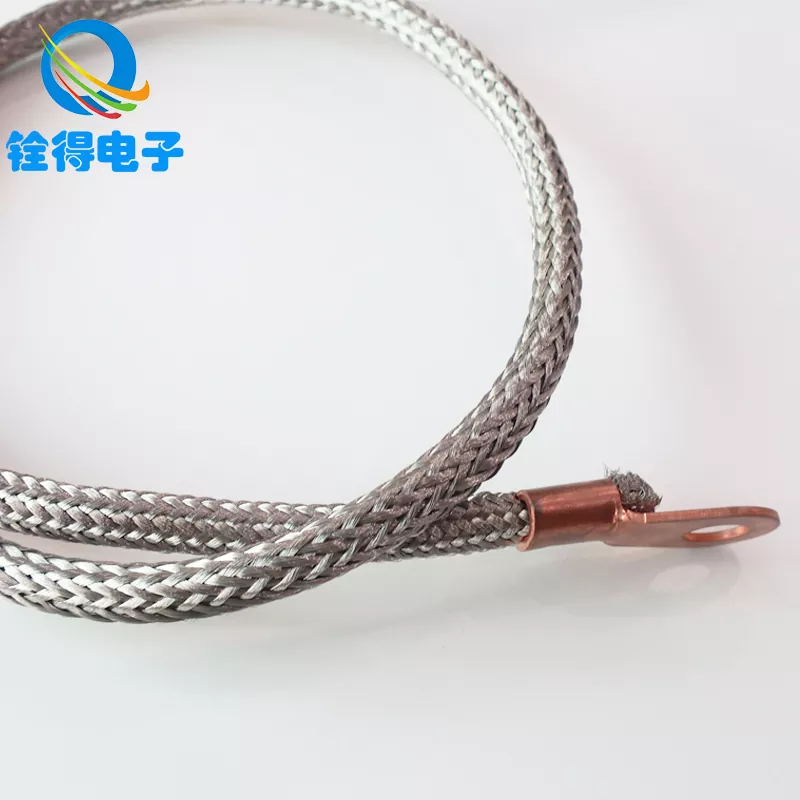

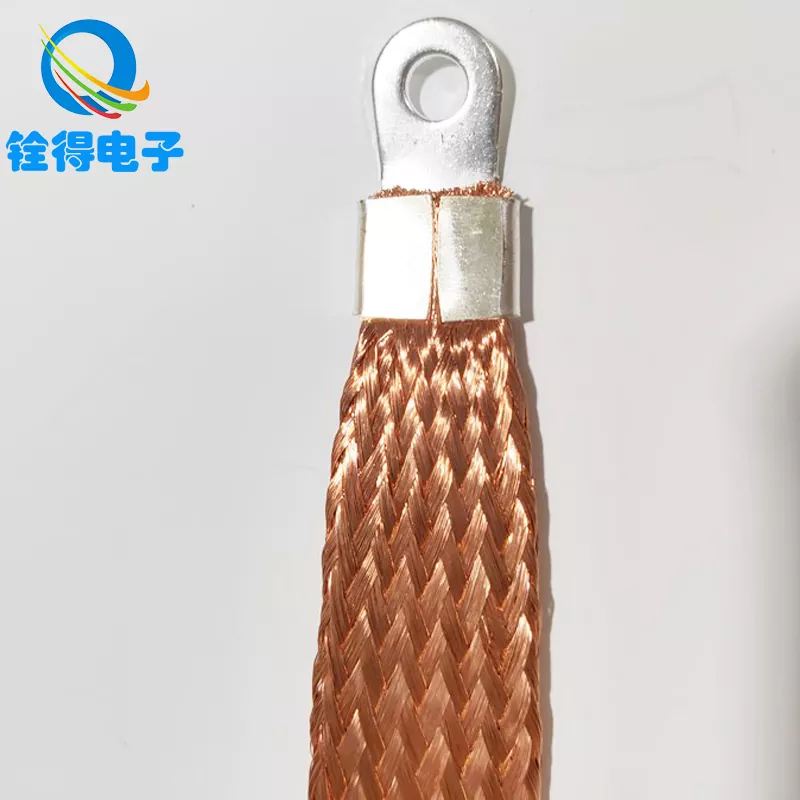

애플리케이션에 문, 탈착식 커버 또는 진동이 포함된 경우(발전기, EV 충전기, CNC 기계, 엘리베이터 및 매일 열리고 닫히는 금속 캐비닛 등) 편조 옵션은 피로 관련 고장을 크게 줄일 수 있습니다.

프로젝트에 적합한 접지선을 선택하는 방법

선택접지선"두꺼울수록 항상 좋다"는 의미보다는 실제 현장 조건에서 안전 요구 사항을 안정적으로 충족하는 것이 더 중요합니다. 전형적인 구매자 후회를 피하려면 이 체크리스트를 사용하십시오.

• 전기 용량:해당 코드/표준 및 업스트림 보호 장치에 따라 도체 크기를 조정하십시오. 접지 경로는 보호 기능이 작동할 수 있을 만큼 충분히 오랫동안 고장 전류를 안전하게 전달해야 합니다.
• 기계적 환경:움직이거나 구부러지거나 진동하는 경우 유연성(연선 또는 꼬임)과 스트레인 완화를 우선시하십시오.
• 부식 노출:습도, 염수 분무, 화학 물질 및 실외 설치는 종종 주석 도금 구리 및 보호된 종단 처리로 이점을 얻습니다.
• 종료 방법:러그, 페룰, 압착 공구 및 토크 사양에 맞게 전선 유형을 일치시키십시오. 종단이 엉성하면 훌륭한 전선이 실패합니다.
• 라우팅 제약사항:날카로운 모서리와 핀치 포인트를 피하십시오. 패널이 열리는 서비스 루프를 계획하세요.
• 일관성 및 문서화:유지 관리 팀이 추측하지 않도록 빌드 전반에 걸쳐 부품 번호와 설치 메모를 표준화하세요.

이 경우 전문 제조업체가 도움을 줄 수 있습니다.동관 Quande 전자 유한 공사 산업 현장에서 사용되는 접지 도체 솔루션을 지원합니다. 움직임과 신뢰성이 중요한 유연한 편조 옵션을 포함한 전기 응용 분야. 구매자의 경우 승리는 변동성을 줄이는 것입니다. 일관성 조립 중 구성 및 예측 가능한 처리는 시운전 시 놀라움이 적다는 것을 의미합니다.

재작업을 방지하는 설치 모범 사례

대부분의 접지 오류는 도체 자체로 인해 발생하는 것이 아니라 기술로 인해 발생합니다. 다음은 현장에서 입증된 접근 방식입니다.접지선수년간 신뢰할 수 있음:

골치 아픈 일을 줄이는 간단한 습관 하나: 접지 지점을 "여분의 나사"가 아닌 중요한 안전 부품처럼 취급하는 것입니다. 라벨을 붙이고, 검사하고, 접근 가능한 상태로 유지하십시오.

일반적인 실수와 빠른 수정

가장 많은 고객 불만과 가장 빠른 시정 조치를 유발하는 반복 위반자는 다음과 같습니다.

• 도장된 금속에 접지:러그 부분의 페인트를 벗겨내고 적절한 접착 하드웨어를 사용하십시오.
• "전류가 흐르지 않기 때문에" 소형 도체:정상 작동이 아닌 오류 조건에 따른 크기입니다.
• 움직이는 문에 단선 사용:스트레인 릴리프가 있는 연선 또는 편조 접지선으로 전환하십시오.
• 진동 후 느슨한 패스너:올바른 토크 관행을 적용하고, 적절한 경우 하드웨어를 잠그고, 번인 후 토크 재점검을 실시합니다.
• 날카로운 모서리 근처의 지저분한 라우팅:가장자리 보호 장치, 고리 및 클램프를 추가합니다. 지상 경로를 물리적으로 보호하십시오.
• 다음과 같은 여러 접지/중성 본드가 있어서는 안 됩니다.시스템 다이어그램을 검토하고 표준 및 현장 규칙에 따라 접합 지점을 수정하십시오.

검사 및 유지 관리 팁

A 접지선가장 약한 연결만큼만 안정적입니다. 특히 진동이 심하거나 옥외 설치:

• 육안 검사:변색, 마모된 브레이드, 러그 주변의 부식 및 느슨한 클램프를 찾으십시오.
• 기계적 점검:터미널의 움직임을 부드럽게 테스트합니다. 흔들리는 것은 미래의 실패입니다.
• 연속성 즉석 점검:계획된 종료 중에 섀시/도어에서 접지 막대까지의 저항이 낮은지 확인합니다.
• 환경 밀봉:습하거나 부식성이 있는 장소에서는 밀봉을 개선하고 부식 방지 재료 및 보호 커버를 고려하십시오.
• 선적 서류 비치:접지 테스트 결과 및 변경 사항을 기록하면 향후 문제 해결 속도가 훨씬 빨라집니다.

FAQ

질문: "금속에 연결"된 전선을 접지선으로 사용할 수 있습니까?
에이:이는 적용 분야에 적합해야 하며 관리 코드/표준에 따른 고장 전류 경로에 맞게 크기가 올바르게 조정되어야 합니다. 또한 종단 방법과 접점 표면 준비도 도체 자체만큼 중요합니다.

Q: 접지선이 연결되어 있는데도 소음이 발생하거나 센서 판독값이 불안정해지는 이유는 무엇입니까?
에이:일반적인 원인으로는 느슨한 본딩 지점, 고전류 케이블 근처의 잘못된 라우팅, 순환 전류를 생성하는 여러 본딩 지점 또는 패널 간의 약한 참조 지점 등이 있습니다. 본딩 무결성을 개선하고, 민감한 신호 경로를 전력 경로에서 분리하고, 본딩이 발생하는 위치를 검토합니다.

Q: 언제 편조 접지선을 고려해야 합니까?
에이:움직임이나 진동이 있는 경우 - 문, 힌지 커버, 기계 가드, 유연한 조인트 또는 시간이 지남에 따라 단선 도체가 피로해질 수 있는 모든 장소. 간헐적인 연속성 실패를 줄이기 위해 편조 옵션이 선택되는 경우가 많습니다.

질문: 접지선이 두꺼울수록 항상 더 나은 보호를 의미합니까?
에이:자동으로 아닙니다. 목표는 보호 장치 및 설치 규칙과 일치하는 저임피던스 오류 경로입니다. 러그와 하드웨어가 일치하지 않으면 크기가 너무 크면 라우팅/종단 문제가 발생할 수 있습니다. "올바른 크기 + 올바르게 설치됨"이 "매우 두껍고 끝이 제대로 처리되지 않음"보다 좋습니다.

Q: "잘못된" 것이 없는데 시동 중에 차단기나 RCD/RCBO가 작동하는 이유는 무엇입니까?
에이:시동 과도 현상, 필터/VFD의 누출 전류, 습기 또는 불안정한 본딩으로 인해 트립이 발생할 수 있습니다. 접지 연속성을 확인하고, 절연 상태를 확인하고, 올바른 보호 장치 유형을 확인하고, 의도하지 않은 병렬 경로에 대한 접지/결합 레이아웃을 검토하십시오.

질문: 접지선 연결이 제대로 작동하는지 확인하는 가장 빠른 방법은 무엇입니까?
에이:장비 섀시(및 모든 도어/가드)와 기본 접지 바 사이의 연속성 테스트를 수행한 다음 종단이 깨끗한 금속에 단단히 접착되어 있는지 확인합니다. 시간에 따른 변화를 쉽게 확인할 수 있도록 결과를 문서화하세요.

최종 테이크아웃

A 접지선단순한 안전 형식이 아니라 성능 구성 요소입니다. 충격 위험을 줄이고, 시스템 안정성을 향상시키며, 전자 장치를 보호하고, 시간을 낭비하게 만드는 "유령 결함"을 방지하여 시운전 시간을 절약합니다. 접지를 설계된 시스템처럼 취급한다면(나중에 고려하지 않음), 설치가 더욱 안전해지고 유지보수 팀이 더욱 조용해집니다.

패널, 장비 인클로저 또는 유연한 본딩 지점에 대한 접지 도체를 지정하는 경우동관 Quande 전자 유한 공사도체 스타일을 실제 작동 조건에 맞추는 데 도움이 됩니다. 재작업을 줄이고 신뢰성을 높일 준비가 되셨나요?문의하기귀하의 지원서 세부정보와 함께 귀하의 환경, 이동 요구 사항 및 설치 작업 흐름에 맞는 접지 솔루션을 선택하도록 도와드리겠습니다.
