구리 편조 전선이 생각보다 중요한 이유는 무엇입니까?

추상적인

구리 편조 전선단순해 보입니다. 여러 개의 작은 가닥이 편평하거나 관 모양의 끈으로 엮여 있습니다. 그러나 그것들은 두 가닥의 교차점에 있습니다. 전기적 성능과 기계적 현실. 몇 달 동안 진동이 발생한 후 접지 스트랩이 끊어지는 것을 본 적이 있다면 캐비닛이 뜨거워지는 것을 본 것입니다. 본드 지점에서 또는 검사 중에 "사라지는" 간헐적인 EMI 문제를 추적하면 근본 원인은 종종 브레이드 선택에 있습니다. 종료 방법 및 표면 접촉 품질.

이 가이드에서는 편조 구리가 단선 도체와 다른 점, 편조 구성을 사용 사례에 맞추는 방법, 조달 시 무엇을 요청해야 하는지(추측하지 않도록), 좋은 땋은 머리를 땋은 머리로 바꾸는 가장 일반적인 설치 실수를 피하는 방법 나쁜 연결.

목차

개요

1. 실제 문제점을 브레이드 요구 사항으로 변환
2. 편조 구조와 단선과 다르게 작동하는 이유 이해
3. 환경과 움직임에 따라 도금, 형상, 종단을 선택하세요.
4. 간단한 사양 체크리스트를 사용하여 공급업체 간의 왕복 작업을 줄입니다.
5. 저항을 낮게 유지하고 신뢰성을 높게 유지하려면 올바르게 설치하십시오.

구리 편조 전선은 어떤 문제를 해결합니까?

대부분의 구매자는 '나는 필요하다'라는 생각으로 시작하지 않습니다.구리 편조 전선.” 그들은 문제로 시작합니다:

• 진동 및 움직임:단선의 피로. 브레이드는 여러 가닥에 걸쳐 변형되고 변형을 분산시킵니다.
• 접지 및 본딩 신뢰성:브레이드는 적절하게 설치되고 종료되면 낮은 임피던스 경로를 생성할 수 있습니다.
• 연결 지점의 핫스팟:불량한 접촉 영역, 잘못된 러그/크림프 또는 작은 크기의 브레이드가 열을 집중시킬 수 있습니다.
• EMI 및 소음 문제:특정 접지/결합 및 차폐 상황에서 브레이드는 고주파 간섭 경로를 관리하는 데 도움이 됩니다.
• 부식성 또는 습한 환경:표면 마감이 잘못되면 산화되어 저항이 증가하고 간헐적인 결함이 발생할 수 있습니다.
• 조달 혼란:"브레이드 폭"만으로는 성능을 정의할 수 없습니다. 건설과 종료도 마찬가지로 중요합니다.

구리 편조 전선이란 무엇이며 어떻게 제작됩니까?

구리 편조 전선여러 개의 미세한 구리 가닥으로 짜여져 있습니다. 이러한 구조는 두 가지 실질적인 이점을 제공합니다.유연성(브레이드는 한 지점에 응력이 집중되지 않고 움직입니다)중복성(많은 가닥이 전류와 부하를 공유함)

그러나 "땋은 머리"는 하나의 것이 아닙니다. 성능을 변화시키는 핵심 구성 변수는 다음과 같습니다.

• 스트랜드 직경 및 개수:일반적으로 가는 가닥이 더 잘 구부러집니다. 더 많은 가닥이 전류를 공유하고 내구성을 향상시킬 수 있습니다.
• 브레이드 패턴 및 적용 범위:더 촘촘한 브레이드가 모양을 유지하고 접촉이 더 잘 되는 경우가 많습니다. 느슨한 브레이드는 더 유연할 수 있지만 기계적으로 덜 견고할 수 있습니다.

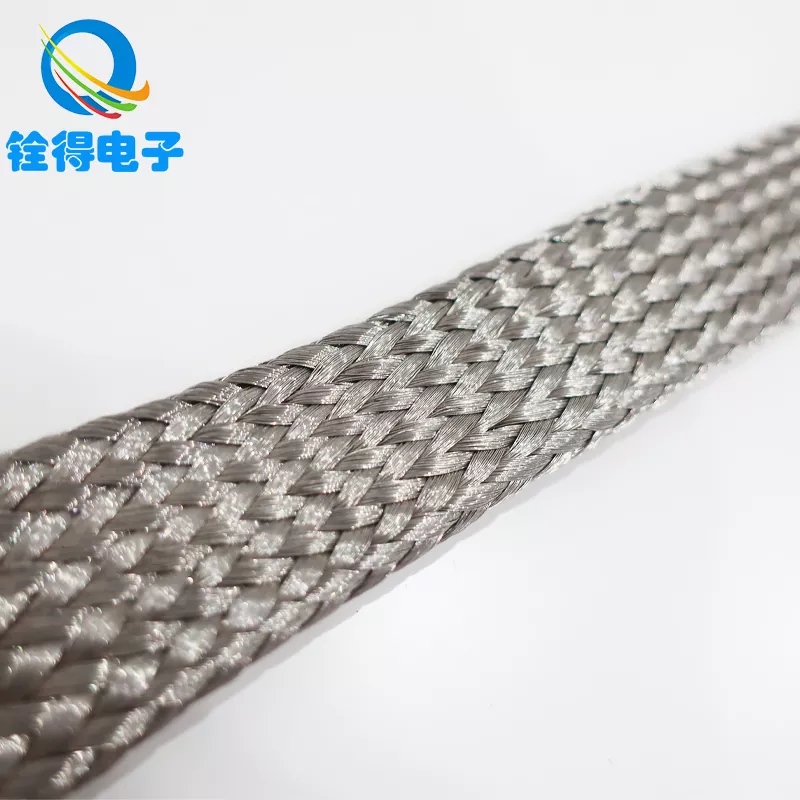

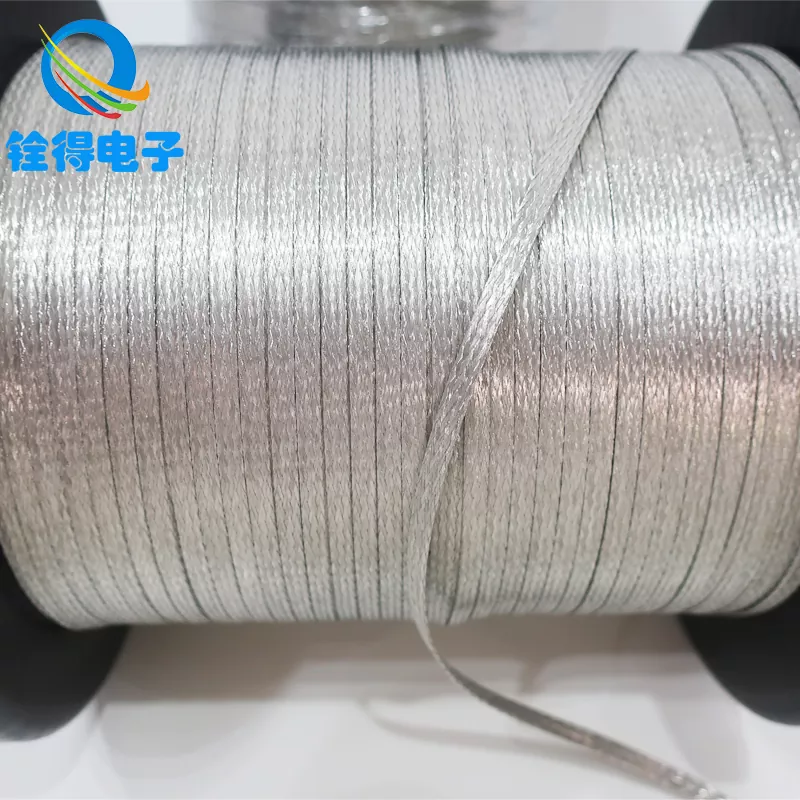

• 모양:플랫 브레이드는 접지 스트랩에 일반적입니다. 관형 브레이드는 특정 빌드에서 슬리브 또는 확장 가능한 차폐로 사용할 수 있습니다.
• 표면 마무리:순수 구리 대 도금 옵션(종종 내식성 및 납땜성을 고려하여 선택됨)
• 종료 방법:압착, 용접, 납땜 또는 볼트 체결식 클램프 인터페이스 등에서 많은 실패가 발생합니다.

팁: 공급자가 "너비"와 "길이"만 요구한다면 기대치가 일치하지 않을 가능성이 높습니다. 좋은 공급업체는 환경, 모션 및 종료에 대해 논의합니다.

어디에 사용해야 합니까(그리고 사용해서는 안 됩니까)?

구리 편조 전선일반적으로 연결이 전류를 전달해야 하는 경우(또는 낮은 임피던스 본딩 경로를 제공해야 하는 경우) 선택됩니다. 움직임이나 진동을 처리합니다.

올바른 브레이드를 선택하는 방법

조달 친화적인 사양 방법을 원하는 경우구리 편조 전선, 이 단계별 체크리스트를 사용하세요. 지저분한 증상을 명확한 요구 사항으로 바꿉니다.

• 작업을 정의합니다.접지/결합 스트랩, 유연한 커넥터, 차폐 슬리브 또는 전류 전달 링크.
• 전기 수요 추정:현재 레벨, 듀티 사이클 및 허용 가능한 온도 상승(추측하지 말고 시스템 데이터를 사용하십시오).
• 기계적 현실을 설명합니다.지속적인 진동, 간헐적인 굴곡, 힌지 움직임 또는 열팽창 주기.
• 모양 선택:스트랩 및 본딩을 위한 플랫 브레이드, 슬리빙을 위한 관형 브레이드 또는 특정 어셈블리의 확장 가능한 커버리지.
• 환경에 맞는 표면 마감을 선택하세요.습하고 염분이 많은 공기, 산업용 연기 또는 실내의 깨끗한 캐비닛.
• 잠금 종료 세부정보:러그 유형, 볼트 크기, 구멍 간격, 압착/용접 공정 및 끝부분에 주석 도금이나 페룰이 필요한지 여부.
• 보호 계획:브레이드가 날카로운 모서리에 닿을 수 있는 경우 마모 슬리브, 절연층 또는 스트레인 릴리프를 사용하십시오.

일반적인 브레이드 옵션 비교표

다음은 RFQ에 복사할 수 있는 실제 비교입니다. 카탈로그에서 다르게 보이는 것뿐만 아니라 실제 세계에서 어떤 변화가 있는지에 중점을 둡니다.

전문가 팁: 공급업체를 비교할 때 구성 세부 사항(스트랜드 직경/개수, 브레이드 적용 범위 및 종단 사양)을 명시하도록 요청하세요. "동등한 너비"는 동일한 성능이 아닙니다.

구매자가 요청해야 하는 품질 검사 및 문서

프로젝트가 전력 전자 장치, 산업 장비, 철도, EV 하위 시스템 또는 안전이 중요한 접지 경로와 같이 민감한 경우구리 편조 전선처럼 구성품이 아닌 상품입니다. 공급업체에 부담을 주지 않으면서 작동하는 깔끔한 QA 요청 목록은 다음과 같습니다.

• 입고 자재 관리:구리 등급 설명, 도금 설명(해당되는 경우) 및 로트 추적성
• 전기적 검증:저항/연속성 검사 방법 및 허용 기준(길이당 또는 어셈블리당)
• 종료 확인:압착 높이/너비 기록(압축된 경우), 당김 테스트 접근 방식 및 육안 검사 표준
• 치수 제어:폭/두께 공차, 구멍 간격 공차(러그와 함께 조립된 경우)
• 규정 준수 문서:필요에 따른 CoC/CoA 및 시장에서 요청한 환경 준수 선언문
• 포장 및 취급:배송/보관 중 꼬임, 오염 및 산화로부터 보호

실패를 예방하는 설치 모범 사례

최고라도구리 편조 전선나중에 생각해서 설치하면 실패할 수 있습니다. 간헐적인 고장을 일으키는 실수들인데, 가열 또는 조기 기계적 고장:

• 더러운 접촉 표면:페인트, 산화 또는 오일은 저항성을 증가시킵니다. 금속-금속 인터페이스를 준비합니다.
• 소형 접촉 영역:넓은 끈에 작은 와셔가 있으면 핫스팟이 생길 수 있습니다. 완전한 접촉을 위해서는 적절한 하드웨어를 사용하십시오.
• 종단 근처의 급격한 굴곡:러그를 오른쪽으로 구부리면 긴장이 집중됩니다. 부드러운 전환과 긴장 완화는 그대로 둡니다.
• 시간이 지남에 따라 토크가 느슨해짐:진동은 관절을 이완시킬 수 있습니다. 설계에 적합한 잠금 방법을 사용하고 유지 관리 주기에 다시 확인하십시오.
• 마모 노출:브레이드가 가장자리에 닿으면 보호 슬리브를 추가하거나 경로를 변경하십시오.
• 잘못된 경로 계획:가능하면 스트랩을 짧게 유지하고 임피던스를 추가하는 불필요한 루프를 피하십시오.

실패 모드가 "시운전 중에 작동했지만 나중에 실패함"인 경우 설치 인터페이스를 처리하십시오(표면 준비 + 토크 + 하드웨어 + 스트레인 릴리프). 전기 설계의 일부로.

동관 Quande 전자 유한 공사와 협력

소싱하는 경우구리 편조 전선접지 스트랩, 본딩 링크 또는 유연한 연결의 경우 신뢰할 수 있는 결과를 얻을 수 있는 가장 빠른 경로는 공급업체입니다. 그는 "엔지니어링"과 "조달"을 모두 구사합니다.동관 Quande 전자 유한 공사실용적인 빌드 요구 사항에 맞춰 편조 구리 제품을 포지셔닝합니다. 실제 설치 제약 조건에 맞는 구성 가능한 치수, 애플리케이션 기반 브레이드 선택 및 조립 옵션이 있습니다.

연락할 때 다음 세 가지 사항을 미리 공유하면 더 나은 권장 사항을 얻을 수 있고 수정 횟수도 줄일 수 있습니다.

• 귀하의 신청서:접지 스트랩, 유연한 커넥터, 본딩 스트랩 또는 슬리브 스타일 브레이드 사용
• 귀하의 환경:실내 캐비닛, 습한 식물, 해안 공기, 진동 수준
• 귀하의 해고 계획:볼트 크기/구멍 간격, 러그 유형 및 사전 조립된 끝부분이 필요한지 여부

FAQ

Q: 구리 편조선이 단선보다 접지에 더 좋나요?

움직이거나 진동하는 스트랩과 본드의 경우 대개 그렇습니다. 브레이드의 유연성은 피로를 방지하고 연결을 안정적으로 유지하는 데 도움이 됩니다. 단, 종단 처리와 접촉 표면이 올바르게 처리되어 있어야 합니다.

Q: 순동 또는 주석 도금 구리 편조를 선택해야 합니까?

베어 구리는 통제된 환경에서 비용 효율적일 수 있습니다. 습하거나 약간 부식성이 있는 환경에서는 시간이 지나도 안정적인 표면 동작을 유지하는 데 도움이 되는 도금 마감이 일반적으로 선택됩니다. 최선의 선택은 노출, 유지 관리 주기 및 종료 방법에 따라 다릅니다.

Q: 브레이드 폭 또는 브레이드 구조 중 무엇이 더 중요합니까?

구조는 적어도 너비만큼 중요합니다. 스트랜드 수/직경, 직조 강도 및 마감 품질이 내구성과 실제 저항 안정성을 결정하는 경우가 많습니다.

질문: 접지 스트랩이 뜨거워지는 이유는 무엇입니까?

가열은 일반적으로 조인트의 저항(표면 준비 불량, 작은 접촉 면적, 느슨한 토크 또는 잘못된 하드웨어)을 나타냅니다. 브레이드가 괜찮을 수도 있습니다. 인터페이스가 범인입니다.

질문: 구리 편조 전선에 대한 RFQ에 무엇을 포함해야 합니까?

용도, 길이, 너비/두께 범위(또는 대상 단면적), 환경, 동작/진동 설명, 종단 세부 정보(구멍 크기/간격, 러그) 및 필요한 문서를 포함합니다.

마무리 생각

구매구리 편조 전선"그냥 구리"처럼 취급하는 것을 멈추고 전기와 모션 사이의 작동 인터페이스처럼 취급하기 시작하면 쉬워집니다. 환경을 정의하고, 종단을 잠그고, 품질을 확인하고, 접촉 물리학을 고려하여 설치하면 가장 비용이 많이 드는 유형의 오류인 간헐적인 오류를 피할 수 있습니다.
