왜 구리 브레이드는 신뢰할 수 없는 접지에 대한 조용한 해결책입니까?
추상적인
구리 브레이드는 단순해 보입니다. 유연한 리본으로 엮은 가닥일 뿐이지만, "단순한" 문제가 비용이 빨리 드는 곳에 나타납니다. 과열된 버스바 링크, 진동으로 인해 갈라지는 접지 스트랩, 간헐적으로 진행되는 차폐 경로, 몇 달 후에 느슨해지는 배터리 또는 인버터 조인트 등이 있습니다. 이 기사에서는 무엇을 분석하고 있습니까?구리 브레이드실제로 방지할 수 있는 일반적인 오류와 현재 상황에 맞는 브레이드를 선택하는 방법, 환경 및 기계적 스트레스. 또한 콜백을 줄이는 설치 팁, 케이블 러그 및 단단한 스트랩과의 비교, 이에 대한 답변을 제공하는 FAQ도 제공됩니다. 대부분의 팀에서는 문제가 발생한 후에만 묻는 질문입니다.
내용물
개요
- 구리 편조를 쉽게 정의하고 유연성이 왜 중요한지 설명하십시오.
- 열, 진동, 부식 및 전기 소음과 같은 실제 문제점에 브레이드 이점을 매핑합니다.
- 도금, 직조, 크기, 단자 처리 방법, 환경 등 선택 체크리스트를 제공합니다.
- 저항을 낮게 유지하고 서비스 수명을 높게 유지하는 설치 습관을 공유하십시오.
- 구리 브레이드를 케이블, 견고한 바, 브레이드 슬리빙과 비교해 보세요.
- 구매자 친화적인 품질 체크리스트와 명확한 다음 단계로 마무리하세요.
01구리 브레이드란 무엇이며 어디에 적합합니까?

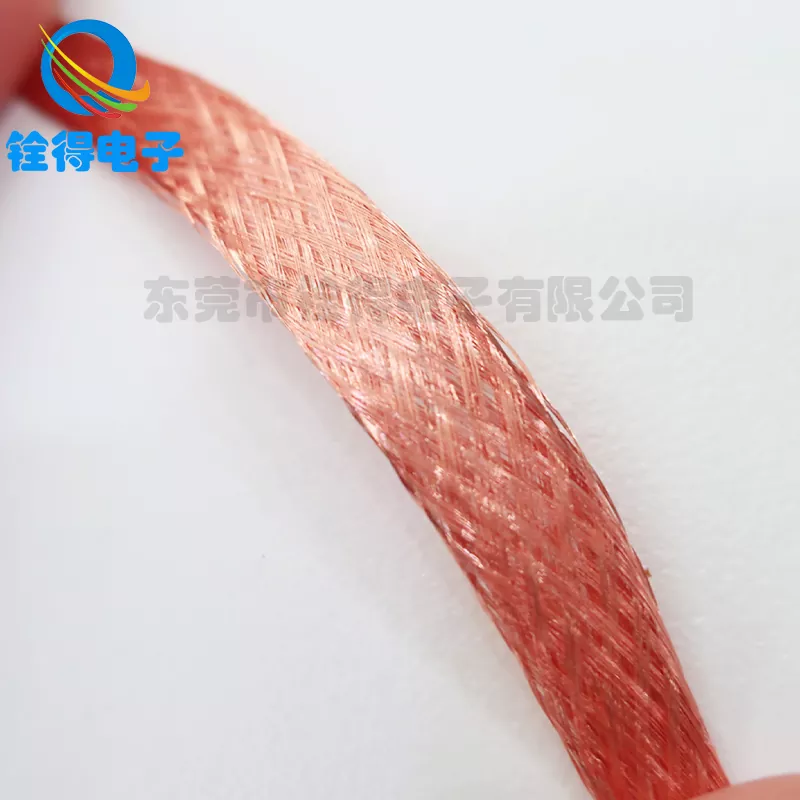

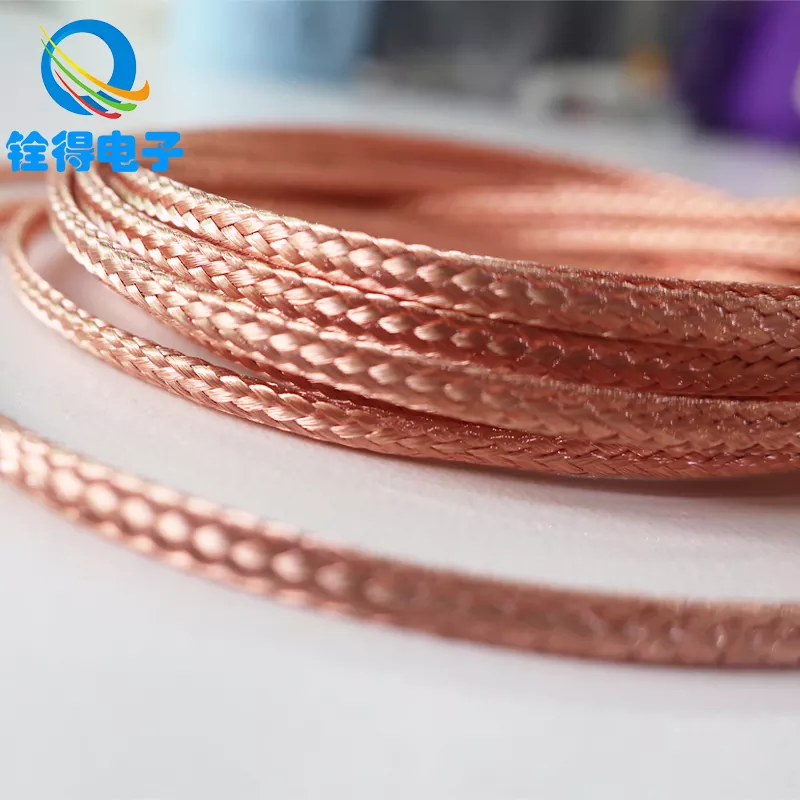

구리 브레이드는 많은 미세한 구리 가닥으로 만들어진 직조 도체입니다. 딱딱한 막대처럼 작동하는 대신 유연한 스트랩처럼 작동합니다. 쉽게 구부러지고, 움직임을 흡수하며, 넓고 낮은 경로를 통해 전류를 퍼뜨립니다.
그러한 유연성은 "있으면 좋은 것"이 아닙니다. 진동, 열팽창, 열팽창이 발생하는 접지, 본딩 및 고전류 링크에 구리 편조가 사용되는 이유입니다. 도어/경첩이 움직이거나 반복적인 서비스 접근으로 인해 견고한 커넥터가 피로해질 수 있습니다. 즉, 연결 지점이 조금만 움직여도 구리 브레이드는 계속해서 움직일 수 있습니다. 하나의 볼트에 균열, 풀림 또는 응력 집중이 없이 전기적 연속성을 유지합니다.
경험 법칙:현재 경로가 이동을 견뎌야 하는 경우 구리 브레이드는 해당 경로를 전도성과 내구성을 모두 만드는 가장 간단한 방법인 경우가 많습니다.
02고객의 불만 사항 Copper Braid가 해결
1) "진동 후에 접지 스트랩이 계속 고장납니다."
브레이드는 수천 개의 미세 가닥에 걸쳐 굽힘을 분산시킵니다. 즉, 갈라지는 딱딱한 "힌지 포인트" 하나 없이 스트랩이 반복적으로 구부러질 수 있다는 의미입니다. 차량, 발전기, 스위치기어 도어 및 회전 장비에서 이는 종종 몇 주 동안 지속되는 스트랩과 몇 년 동안 지속되는 스트랩의 차이입니다.
2) "관절에 핫스팟이 보이지만 토크는 정확합니다."
열은 일반적으로 저항에서 발생하며 저항은 표면 접촉 불량, 산화 또는 부하가 걸려도 평평하지 않은 커넥터에서 발생하는 경우가 많습니다. 구리 브레이드는 넓은 접촉 영역을 제공하고 결합 표면에서 "튀어나오지" 않고 약간의 정렬 불량을 허용함으로써 열을 줄일 수 있습니다.
3) “신호 잡음과 간섭으로 인해 안정성이 저하됩니다.”
접지 및 본딩 경로는 대부분의 팀이 인정하는 것보다 소음 성능에 더 많은 영향을 미칩니다. 안정적인 저임피던스 본드는 부동 전위를 감소시키고 차폐가 제 역할을 할 수 있도록 도와주세요. 편조 스트랩은 일반적으로 인클로저, 도어, 랙 및 패널을 접착하는 데 사용되므로 차폐 경로가 시간이 지나도 연속적으로 유지됩니다.
4) "부식으로 인해 연결을 예측할 수 없게 되었습니다."
습한 환경이나 산업 환경에서는 순동이 산화될 수 있습니다. 도금 옵션(일반적으로 주석 도금 구리)은 내식성과 납땜성을 향상시킬 수 있습니다. 특히 유지보수 간격이 길거나 장비가 실외에 있는 경우에는 더욱 그렇습니다.
03올바른 구리 브레이드 선택
대부분의 구매 실수는 사람들이 일반적인 상품인 것처럼 구리 끈을 선택하기 때문에 발생합니다. 그렇지 않습니다. "올바른" 땋은 머리는 당신의 머리에 맞는 것입니다 전기 수요그리고당신의 기계적 현실.
견적을 요청하기 전에 다음 선택 체크리스트를 사용하세요.
- 전류 및 듀티 사이클:연속 버스트와 짧은 버스트, 그리고 피크가 발생하는 빈도.
- 온도 상승 한계:단열재, 플라스틱 또는 민감한 센서 근처에서는 허용되는 것이 무엇입니까?
- 환경:실내는 깨끗하고, 습하고, 짠맛이 있고, 기름기가 많으며, 화학적이거나 실외 UV 노출이 있습니다.
- 이동 프로필:지속적인 진동, 간헐적인 굴곡, 힌지 동작 또는 열팽창만 해당됩니다.
- 종료 방법:주름진 러그, 용접된 끝부분, 압착된 손바닥 또는 납땜된 연결부.
- 장착 형상:볼트 크기, 간격, 굽힘 반경 및 여유 공간.
- 재료 페어링:구리-알루미늄 또는 구리-강철 인터페이스에는 특별한 주의가 필요한 경우가 많습니다.
04크기 조정 및 성능
사람들은 하나의 "암페어 등급"을 묻는 것을 좋아하지만 실제 성능은 브레이드 단면적, 가닥 수, 직조 견고성, 커넥터 주변의 공기 흐름, 장착 압력 및 온도 제한. 이것이 유사해 보이는 두 개의 땋은 머리가 현장에서 매우 다르게 행동할 수 있는 이유입니다.
구리 편조의 크기를 정할 때 실제로 중요한 것은 다음과 같습니다.
- 단면적:구리가 많을수록 일반적으로 저항이 낮아지고 열이 줄어듭니다.
- 종료 시 접촉 품질:끝 연결이 불량한 훌륭한 브레이드도 여전히 불량한 조립품입니다.
- 길이:긴 끈은 저항력을 더해줍니다. 꽉 구부리지 않고 최대한 짧게 주행하십시오.
- 플렉스 수명:움직이는 관절의 경우 반복적인 굽힘을 견딜 수 있는 구조를 우선시합니다.
- 표면 상태:도금과 청결도는 장기적인 안정성에 영향을 미칩니다.
| 결정 포인트 | 일반적인 옵션 | 언제 선택해야 할까요? | 일반적인 함정 |
|---|---|---|---|
| 표면 마무리 | 벌거벗은 구리/주석으로 입힌 구리 | 습기, 염무 또는 납땜이 관련된 곳에는 주석 도금을 사용하십시오. | 베어 구리가 실외에서 낮은 저항을 유지할 것이라고 가정 |
| 폼 팩터 | 플랫 브레이드 / 라운드 브레이드 | 스트랩 접착 및 로우 프로파일용 플랫; 라우팅이 빡빡한 라운드 | 도어 본드를 위한 라운드 선택 및 견고한 힌지 지점 생성 |
| 직조 밀도 | 루즈/미디엄/타이트 | 느슨할수록 더 잘 구부릴 수 있습니다. 더 단단하면 모양을 유지하고 걸림을 줄일 수 있습니다. | 진동이 심한 조인트의 브레이드가 지나치게 촘촘함 → 끝 부분의 피로 |
| 종료 스타일 | 압착 / 용접 / 프레스 팜 | 까다로운 작업에서도 안정적이고 저항이 낮은 끝 부분을 위한 용접/압착 팜 | 고전류 산업용 링크를 위한 "수작업 납땜" 끝단 사용 |
05콜백을 방지하는 설치 팁
많은 "브레이드 실패"는 실제로 설치 실패입니다. 구리 브레이드가 예상대로 작동하도록 유지하는 습관은 다음과 같습니다.
- 결합 표면 준비:스트랩이 닿는 곳의 페인트, 산화 및 오염을 제거합니다. 깨끗한 금속 간 접촉이 기본입니다.
- 적절한 하드웨어 스택을 사용하십시오.적용 범위는 평와셔, 필요한 경우 스프링 와셔, 열에 이완되는 부드러운 하드웨어는 피하십시오.
- 굽힘 반경 준수:종단 근처에서 스트랩을 꼬지 마십시오. 꼭 구부려야 한다면 점차적으로 구부리도록 하십시오.
- 이동 경로:문이 흔들리는 경우 스트레스를 집중시키는 단단한 호가 아닌 부드러운 루프를 허용하십시오.
- 갈바닉 인터페이스 제어:구리 브레이드를 알루미늄에 접착하는 경우 호환 가능한 도금, 표면 처리 또는 차단 솔루션을 고려하십시오.
- 열 순환 후 확인:고전류 시스템에서는 가열 및 냉각 후 샘플을 다시 확인하여 안정성을 확인합니다.
06일반적인 실수와 이를 피하는 방법
실수:"가장 저렴한 브레이드"를 구입하고 모든 브레이드가 동일하다고 가정합니다.
고치다:모든 배치에 대해 구조, 도금, 종료 방법 및 기본 검사 표준을 지정합니다.
실수:스트랩을 너무 짧게 해서 장력을 가하세요.
고치다:자연스럽게 구부릴 수 있도록 충분한 길이를 주세요. 편안한 스트랩은 더 오래 지속되고 더 안정적으로 유지됩니다.
실수:끝 연결을 무시합니다.
고치다:종료를 제품의 일부로 처리하십시오. "끝"은 저항과 열기가 시작되는 곳인 경우가 많습니다.
실수:페인트가 칠해져 있거나 더러운 표면에 설치합니다.
고치다:표면이 전도성이 없으면 브레이드가 마법을 부릴 수 없습니다. 깨끗한 접촉은 협상할 수 없습니다.
07구리 브레이드와 대안
구리 끈이 항상 정답은 아니지만, 가장 관대한 답인 경우가 많습니다.
| 옵션 | 힘 | 약점 | 최고의 사용 |
|---|---|---|---|
| 구리 브레이드 스트랩 | 움직임 처리, 광범위한 접촉, 안정적인 결합 | 좋은 마감과 깨끗한 표면이 필요합니다. | 도어, 패널, 진동 구역, 유연한 접지 |
| 러그가 있는 표준 케이블 | 손쉬운 소싱, 친숙한 설치 | 러그 근처에서 피로감을 느낄 수 있습니다. 더 큰 라우팅; 덜 "평탄한" 접촉 | 적당한 움직임이 있는 정적 연결 |
| 견고한 구리 막대/스트랩 | 매우 낮은 저항, 안정적인 형상 | 진동이나 반복적인 굴곡을 용납하지 않음 | 고정 버스 연결, 안정적인 인클로저 |
| 차폐 브레이드 슬리브 | 케이블 차폐 범위에 적합 | 그 자체로는 견고한 전원/접지 스트랩이 아닙니다. | 본딩 스트랩이 아닌 케이블의 EMI 차폐 |
08품질 및 추적성
가동 중지 시간을 감당할 수 없는 장비에 구리 브레이드를 적용하는 경우 공급업체 선택을 단순한 가격 결정이 아닌 신뢰성 결정으로 간주하십시오. 일관성을 찾으십시오: 안정적인 직조, 통제된 재료 및 예측 가능한 끝단.
~에 동관 Quande 전자 유한 공사, 팀은 일반적으로 접지, 본딩 및 전도성 상호 연결 요구 사항에 걸쳐 구리 브레이드 애플리케이션을 지원합니다. 반복 가능한 구성, 환경에 적합한 마감 옵션, 실제 설치 제약 조건에 맞는 조립 등 구매자가 관심을 갖는 실용적인 세부 사항에 주의를 기울입니다.
공급업체에 물어볼 만한 질문:
- 브레이드 구성 세부 사항(스트랜드 수, 브레이드 스타일, 공칭 단면적)을 제공할 수 있습니까?
- 내식성을 위해 어떤 도금/마감 옵션을 사용할 수 있습니까?
- 종료는 어떻게 이루어지며 최종 품질은 어떻게 검사됩니까?
- 현장 문제가 나타날 경우 어떤 배치 식별 또는 추적이 가능합니까?
- 도어 스윙, 진동 구역 또는 열팽창 조인트에 대한 스트랩 형상을 추천할 수 있습니까?
09산업별 애플리케이션
힘과 에너지
- 배터리 랙 및 인버터 접지
- 스위치기어 도어 본딩 및 패널 접지
- 열 순환이 빈번한 고전류 유연한 링크
산업 자동화
- 기계 인클로저 및 캐비닛 본드
- 로봇 공학 및 이동 어셈블리
- 소음에 민감한 드라이브 및 제어 장치의 접지 경로
운송
- 차량 섀시 접지 스트랩
- 진동에도 견딜 수 있는 엔진-프레임 결합
- 열악한 환경의 철도 및 해양 접합 지점
통신 및 전자제품
- 랙 본딩 및 인클로저 연속성
- 안정적인 성능을 위한 차폐 접지 경로
- 반복적인 액세스 후에도 성능이 저하되지 않는 서비스 가능한 연결
10FAQ
순수 구리 브레이드와 주석 도금 구리 브레이드의 차이점은 무엇입니까?
순동은 뛰어난 전도성을 제공하지만 습하거나 부식성 환경에서 더 쉽게 산화될 수 있습니다. 주석 도금 구리 브레이드는 일반적으로 내식성을 향상시키고 많은 어셈블리에서 납땜을 더 쉽게 만드는 보호 층을 추가합니다.
구리 브레이드는 전기적 소음을 줄여줍니까?
이는 결합 불량 또는 일관되지 않은 접지 경로와 관련된 소음이 있을 때 도움이 될 수 있습니다. 안정적인 저임피던스 결합은 인클로저 연속성을 지원하고 간섭에 기여하는 부동 전위. 매직 필터는 아니지만 깨끗한 접지 전략의 핵심 요소인 경우가 많습니다.
브레이드가 두꺼워 보이는데도 스트랩이 뜨거워지는 이유는 무엇입니까?
열은 종종 끝에서 시작됩니다. 열악한 표면 준비, 산화, 느슨한 하드웨어 또는 낮은 품질의 종단 처리로 인해 핫스팟이 생성될 만큼 충분한 저항력이 추가될 수 있습니다. 금속 간 접촉, 종단 무결성 및 설치 토크 전략을 확인한 다음 스트랩 길이와 라우팅을 검토합니다.
구리 편조 접지 스트랩은 얼마나 오래 지속되어야 합니까?
서비스 수명은 움직임의 심각도, 환경, 설치 품질에 따라 달라집니다. 온화한 조건에서는 몇 년 동안 지속될 수 있습니다. 진동이 많거나 부식성이 있는 작업에서는 올바른 도금, 적절한 라우팅 및 견고한 종단이 "단기 수명 소모품"과 "설정 후 잊어버리기" 사이의 차이가 됩니다.
구리 브레이드는 견고한 버스바 링크를 대체할 수 있습니까?
때때로. 목표가 유연성(열팽창, 진동, 서비스 접근성)이라면 브레이드가 강력한 후보입니다. 연결이 완전히 고정되어 있고 최대 강성이 필요한 경우 버스바가 더 적합할 수 있습니다. 많은 시스템에서는 고정 실행을 위한 버스바와 이동 지점을 위한 브레이드를 모두 사용합니다.
11요약
최고의 구리 브레이드는 더 이상 생각할 필요가 없는 것입니다. 시원하게 작동하고 진동에도 지속성을 유지하며 접지와 본딩을 안정적으로 유지합니다. 수개월 간의 열 순환 및 서비스 액세스 후에도 마찬가지입니다. "괜찮아야 할" 뜨거운 접합부, 간헐적인 연속성 또는 시끄러운 장비를 다루고 있는 경우 구리 브레이드는 전기적 문제로 인한 기계적 스트레스를 제거하는 가장 깨끗한 방법인 경우가 많습니다.
실제 작동 조건에 맞는 구리 브레이드 구조, 종단 스타일 또는 스트랩 형상을 선택하는 데 도움이 필요한 경우, 연락하다동관 Quande 전자 유한 공사그리고저희에게 연락주세요현재, 환경, 장착 세부정보를 통해 미래의 자신이 감사할 것입니다.
