접지선 선택이 안전, 신뢰성 및 소음 성능을 결정하는 이유는 무엇입니까?

추상적인

A 접지선예상치 못한 장비 재설정, 신호를 방해하는 간섭, 인클로저의 따끔거림, 검사 실패 또는 (최악의 경우) 감전 및 화재 위험 등 뭔가 잘못될 때까지 간과하기 쉽습니다. 이 가이드에서는 실제 시스템에서 접지선이 실제로 작동하는 방식, 일반적으로 접지 문제를 일으키는 원인, 전기, 기계 및 환경적 제약에 맞는 접지선을 선택하는 방법을 자세히 설명합니다. 그 과정에서 실용적인 체크리스트, 일반 접지 도체 비교표, 현장에서 검증된 설치 팁을 얻을 수 있습니다. 편조 접지 제품을 평가하거나 기계, 패널, 차량 또는 인클로저에 대한 접지 전략을 구축하는 경우 명확한 다음 단계를 수행해야 합니다. 제조업체 및 프로젝트 팀의 경우동관 Quande 전자 유한 공사접지 도체 선택 및 사용자 정의를 지원하므로 프로토타입부터 생산까지 설계가 일관되게 수행됩니다.

목차

• 개요
• 접지선이 실제로 하는 일
• 고객 불만 사항 기반 문제 생성
• 올바른 접지선을 선택하는 방법
• 일반적인 접지 도체 유형 및 사용 시기
• 예상치 못한 실패를 방지하는 크기 조정 고려 사항
• 접지를 만들거나 끊는 설치 방법
• 일반적인 실수와 이를 피하는 방법
• 현장에서 접지 품질을 확인하는 방법
• FAQ
• 다음 단계

개요

1. 안전 및 신호 무결성을 위한 접지선 목적
2. 접지 불량의 증상과 발생 원인
3. 전기 부하, 주파수 동작 및 환경을 다루는 선택 프레임워크
4. 편조 스트랩, 연선, 버스바 비교
5. 저항을 줄이고 풀림을 방지하는 설치 세부 사항
6. 검증 방법 및 실제 승인 확인
7. FAQ 및 소싱 지침

접지선이 실제로 하는 일

"접지선"이라는 문구는 여러 작업에 사용되며 이를 혼동하면 많은 프로젝트에서 문제가 발생합니다. 대부분의 응용 분야에서 접지선은 다음 기능 중 하나 이상을 지원합니다.

• 안전 결함 경로: 활선 도체가 금속 인클로저에 접촉하는 경우 접지 경로는 고장 전류를 전달하는 데 도움이 되므로 보호 장치가 빠르게 작동할 수 있습니다.
• 등전위 본딩: 금속 부품을 연결하여 거의 동일한 전위를 유지하므로 터치 전압이 감소하고 아크 위험이 최소화됩니다.
• 잡음 제어 및 기준 안정성: 좋은 접지 연결은 제어된 복귀 경로를 제공하고 관련 주파수에서 임피던스를 낮춤으로써 전자기 간섭을 줄일 수 있습니다.
• 번개 및 서지 전환: 일부 시스템에서는 접지 도체가 고에너지 과도 전류를 안전하게 라우팅하는 데 도움이 됩니다(종종 더 광범위한 본딩 및 서지 전략의 일부로).

단어를 주목하라임피던스, 저항뿐만 아니라. 많은 접지 문제는 기본 미터에서 "괜찮아" 보이는 도체가 인덕턴스, 길이 및 연결 구조로 인해 여전히 제대로 작동하지 않는 고주파수에서 나타납니다. 그렇기 때문에 접지 도체의 물리적 모양이 단면적만큼 중요할 수 있습니다.

고객 불만 사항 기반 문제 생성

시스템이 벤치 테스트를 통과했지만 공장, 차량 또는 실외 설치에서 실패했다면 접지도 문제의 일부인 경우가 많습니다. 산업 및 전자 시스템 전반에서 볼 수 있는 가장 일반적인 고객 불만 사항은 다음과 같습니다.

• 무작위 재설정 및 설명할 수 없는 오류: 간헐적인 접지 연결은 제어 전자 장치를 혼란스럽게 하는 전압 변화를 일으킬 수 있습니다.
• 사라지지 않는 EMI: 차폐 및 필터는 열악한 복귀 경로 또는 인클로저 간의 고임피던스 본딩을 완전히 보상할 수 없습니다.
• 검사 실패 또는 규정 준수 지연: 부적절한 접합, 잘못된 종료 또는 잘못된 문서화로 인해 재작업 및 일정 지연이 발생할 수 있습니다.
• 연결 지점 과열: "작은" 접점 문제는 결함 전류 또는 반복적인 서지 조건에서 핫스팟이 됩니다.
• 부식 및 풀림: 실외, 해양, 습하거나 화학적 환경은 팀이 예상하는 것보다 더 빠르게 연결 성능을 저하시킬 수 있습니다.
• 조립 문제: 너무 뻣뻣하거나 너무 짧거나 피로해지기 쉬운 와이어는 생산 일관성을 떨어뜨릴 수 있습니다.

좋은 소식은 이들 중 대부분이 예방 가능하다는 것입니다. 핵심은 접지를 나중에 고려하는 것이 아니라 기계 및 전기적 설계 문제로 처리하는 것입니다.

올바른 접지선을 선택하는 방법

신뢰할 수 있는 선택 프로세스는 단순한 카탈로그 설명이 아닌 실제 제약 조건에서 시작됩니다. 다음 프레임워크를 사용하세요.

1) 접지작업 정의

• 주로 안전 본딩, 소음 제어, 서지 처리 또는 조합입니까?
• 엔클로저 간 본딩, 도어 본딩, 패널 본딩 또는 케이블 쉴드 종단입니까?

2) 전기 수요 지도

• 오류 전류 예상: 보호 장치 동작은 낮은 임피던스 경로에 따라 달라집니다.
• 주파수 거동: 소음과 EMI의 경우 짧고 넓은 도체가 길고 좁은 도체보다 성능이 뛰어난 경우가 많습니다.
• 듀티 사이클: 간헐적인 서지는 지속적인 전류 공유와 다릅니다.

3) 기계적 현실과 일치

• 휘어질 수 있나요(문, 경첩, 진동, 로봇공학)? 그렇다면 유연한 접지 도체가 중요합니다.
• 공간이 협소한가요? 반복되는 굽힘 반경 요구 사항이 있습니까?
• 설치자가 토크 패스너에 적절하게 지속적으로 접근할 수 있습니까?

4) 환경을 고려한다

• 습도, 염수 분무, 화학 물질, 고온, UV 노출 또는 오일 오염으로 인해 재료 선택이 바뀔 수 있습니다.
• 부식이 발생할 가능성이 있는 경우 표면 처리 및 연결 하드웨어는 도체 재료만큼 중요합니다.

5) 조기 종료 전략 결정

• 링 터미널, 러그, 용접 탭, 스터드 연결 또는 클램프 스타일 본딩에는 각각 서로 다른 도체 구성이 필요합니다.
• 종료의 일관성은 성능의 일관성과 동일합니다.

생산 과정에서 예상치 못한 일이 발생하는 것을 줄이려면 하네스 도면을 마무리하기 전에 이러한 결정을 잠그십시오. 동관 Quande 전자 유한 공사 대량 생산 전에 적합성, 유연성 및 종료 호환성을 확인하여 팀을 지원하는 경우가 많습니다.

일반적인 접지 도체 유형 및 사용 시기

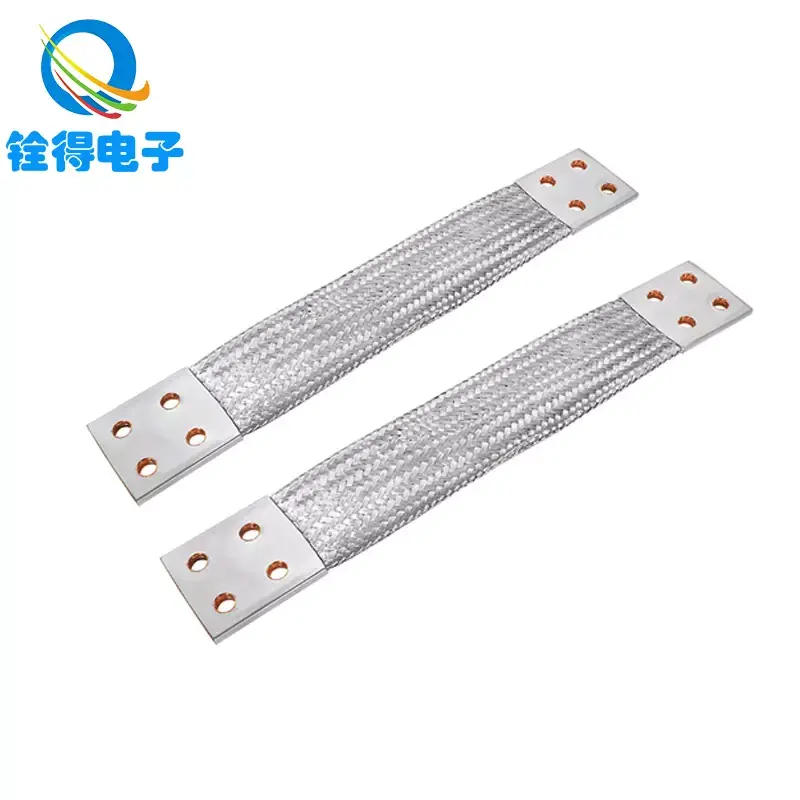

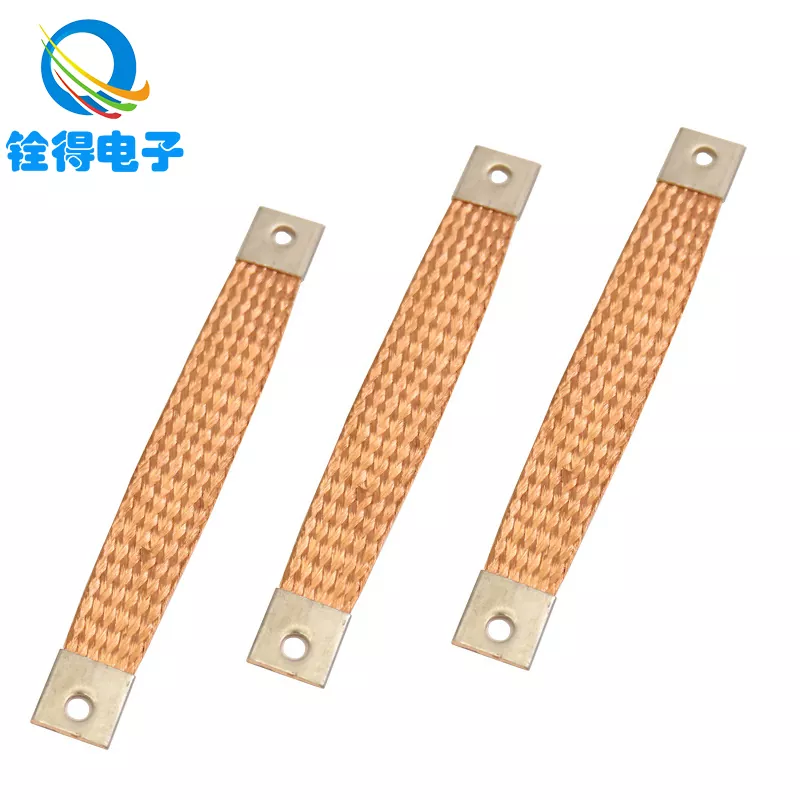

많은 산업용 캐비닛의 경우 "최상의" 선택은 패널의 본딩 바, 도어 및 움직이는 부품을 위한 짧은 편조 스트랩, 고정 연결을 위한 잘 마감된 연선 도체의 조합입니다.

예상치 못한 실패를 방지하는 크기 조정 고려 사항

크기 조정은 단순히 "클수록 좋다"는 것이 아닙니다. 크기가 너무 크면 강성, 조립 문제 및 피로가 발생할 수 있습니다. 크기가 부족하면 과열되거나, 보호 장치 지우기가 실패하거나, 불안정한 참조가 생성될 수 있습니다. 다음 원칙을 명심하세요.

• 짧은 비트는 더 두껍게많은 소음 관련 문제에 대해. 길이를 줄이면 단면적을 늘리는 것보다 성능이 더 향상되는 경우가 많습니다.
• 더 넓어지면 라운드를 이길 수 있습니다더 높은 주파수에서. 플랫 브레이드 스트랩은 올바르게 설치하면 임피던스를 줄일 수 있습니다.
• 연결 영역이 중요합니다.. 작은 접점 패치의 두꺼운 도체는 여전히 제대로 작동하지 않을 수 있습니다.
• 열 이벤트와 결함 이벤트가 다릅니다.. 도체는 짧은 결함 펄스에서 살아남을 수 있지만 반복적인 서지나 잘못된 접합부 가열로 인해 실패할 수 있습니다.

설계가 특정 전기 규정이나 산업 표준을 충족해야 하는 경우 해당 표준의 크기 조정 방법을 기준으로 사용한 다음 그 위에 기계 및 환경 요구 사항을 추가하세요. 의심스러운 경우에는 "설치자 세부 사항"이 아닌 종단 및 장착을 최우선 설계 항목으로 다루십시오.

접지를 만들거나 끊는 설치 방법

대부분의 접지 오류는 인터페이스에서 발생합니다. 지휘자가 문제가 되는 경우는 거의 없습니다. 연결은 일반적으로입니다. 이러한 관행은 결과를 극적으로 향상시킵니다.

접착이 필요한 곳에 깨끗한 금속 간 접촉을 사용하십시오.

• 하드웨어가 코팅을 안정적으로 관통하도록 설계되지 않은 경우 접착 지점에서 페인트, 양극 산화 처리 또는 코팅을 제거하십시오.
• 시간이 지나도 접촉 압력을 유지하려면 적절한 와셔나 접착 하드웨어를 사용하십시오.

진동에 따른 풀림 제어

• 귀하의 하드웨어와 환경에 맞는 잠금 방법을 사용하세요.
• 일관된 토크를 적용하고 생산을 위해 이를 문서화합니다.

길이를 최소화하고 루프를 피하세요

• 접지 도체를 가능한 한 짧고 직선적으로 배선하십시오.
• 안테나처럼 간섭을 포착할 수 있는 큰 루프를 피하십시오.

움직이지 않기를 바라는 대신 움직임을 위한 디자인

• 도어, 경첩 및 진동 어셈블리의 경우 적절한 스트레인 릴리프 기능이 있는 편조 접지 스트랩이 단단한 와이어보다 오래 지속되는 경우가 많습니다.
• 굽힘 반경을 존중하고 스트랩이나 와이어가 기계적 정지 장치가 아닌지 확인하십시오.

종료 표준화

• 종료 스타일을 선택하고 빌드 전반에 걸쳐 일관되게 적용합니다.
• 압착 품질, 러그 맞춤 및 접촉 표면 준비는 공정을 제어해야 합니다.

일반적인 실수와 이를 피하는 방법

• 쉴드에 긴 "땋은 머리" 사용이는 고주파수 성능을 저하시킵니다. 쉴드 본드를 짧게 유지하고 적절한 경우 클램프 방식을 고려하십시오.
• 페인트를 통한 섀시 접촉에 의존. 금속 접촉을 보장할 수 없다면 그것이 존재한다고 가정하지 마십시오.
• 계획 없이 금속 혼합. 이종 금속과 습기는 부식을 가속화하고 저항성을 높일 수 있습니다.
• 도어 본딩 무시. 문이 시끄러운 플로팅 플레이트가 되면 훌륭한 패널 접지는 도움이 되지 않습니다.
• 단단한 도체를 과도하게 구부리는 행위. 진동 피로는 실제입니다. 이동용으로 설계된 도체를 선택하십시오.
• 기본 연속성 경고음만으로 테스트. 연속성은 실제 조건에서 견고하고 낮은 임피던스 결합과 동일하지 않습니다.

현장에서 접지 품질을 확인하는 방법

검증은 위험과 일치해야 합니다. 간단한 본딩의 경우 낮은 저항 검사가 도움이 될 수 있습니다. 민감한 시스템의 경우 추가 방법이 필요할 수 있습니다. 실용적인 옵션은 다음과 같습니다.

• 육안검사: 코팅 제거, 하드웨어 유형 및 도체에 변형이 없는지 확인하십시오.
• 저저항 측정: 기본 멀티미터뿐만 아니라 저옴 작업에 적합한 장비로 본드 전체를 측정합니다.
• 흔들기 테스트: 간헐적인 동작을 모니터링하면서 도어나 하네스를 조심스럽게 이동하십시오.
• 부하가 걸린 상태에서의 열 점검: 핫스팟은 종종 고저항 관절을 드러냅니다.
• 소음 증상 검증: 간섭을 줄이기 위해 접지하는 경우 실제 작동 조건과 일치하는 전후 측정을 통해 확인하십시오.

시스템이 안전에 중요한 경우 해당 전기 규정 및 조직 테스트 절차를 따르십시오. 이 문서에서는 일반적인 엔지니어링 지침을 제공하지만 최종 승인 기준은 업계 및 규정 준수 의무와 일치해야 합니다.

FAQ

• 접지선은 중성선과 동일합니까?
  아니요. 많은 시스템에서 중성선은 정상 작동 중에 복귀 전류를 전달하는 반면 접지 도체는 안전 본딩 및 오류 조건을 위한 것입니다. 이들은 서로 다른 역할을 수행하며 설계 및 설치 시 다르게 취급됩니다.
• 일반 전선 대신 편조 접지 스트랩을 사용해야 하는 경우는 언제입니까?
  편조 스트랩은 움직이는 부품, 진동 환경 ​​또는 소음 제어를 지원하는 짧고 넓은 저임피던스 연결을 접착하는 데 선호되는 경우가 많습니다. 또한 구부러짐이 불가피할 때 도어 접착과 인클로저 접착을 더욱 안정적으로 만들 수 있습니다.
• 두꺼운 접지선이 항상 간섭을 줄여줍니까?
  항상 그런 것은 아닙니다. 길이를 줄이고, 연결 영역을 개선하고, 임피던스를 낮추는 형상을 사용하는 것은 단순히 단면적을 늘리는 것보다 더 중요할 수 있습니다. 특히 고주파 노이즈의 경우 더욱 그렇습니다.
• 모든 것이 연속성을 보여도 시스템에 여전히 소음이 발생하는 이유는 무엇입니까?
  연속성은 일부 전도성 경로가 있음을 증명할 뿐입니다. 잡음 문제는 종종 작동 주파수의 임피던스, 불량한 결합 형상, 긴 피그테일 또는 일관되지 않은 차폐 종단과 관련됩니다.
• 시간이 지남에 따라 접지 연결이 실패하는 원인은 무엇입니까?
  일반적인 원인으로는 진동 풀림, 부식, 표면 준비 불량, 변형 완화 부족, 일관되지 않은 압착 또는 러그 품질 등이 있습니다. 환경 노출은 이 모든 것을 가속화할 수 있습니다.
• 생산 시 접지를 보다 일관되게 만들려면 어떻게 해야 합니까?
  하드웨어 및 종단을 표준화하고, 토크 사양을 정의하고, 표면 준비를 제어하고, 조립 프로세스에 적합한 도체를 선택하십시오. 일관성은 도체 선택과 마찬가지로 프로세스 제어와도 관련이 있습니다.
• 인클로저 또는 하니스의 접지 도체를 맞춤 설정할 수 있습니까?
  예. 많은 제조업체에서는 맞춤형 길이, 브레이드 구조 및 종단 옵션을 제공합니다. 공간, 이동 또는 부식 제약이 있는 경우 맞춤화를 통해 재작업이 줄어들고 신뢰성이 향상되는 경우가 많습니다.

다음 단계

설명할 수 없는 EMI, 일관되지 않은 장비 동작, 도어 접합 문제 또는 부식되거나 느슨해지는 접지 지점을 처리하는 경우 접지선을 액세서리로 취급하지 마십시오. 전기, 기계 및 환경 요구 사항을 갖춘 설계된 구성 요소처럼 취급하십시오.

접지 도체 스타일 선택, 종단 옵션 정의, 유연성 및 설치 제약 조건 일치에 도움이 필요한 경우 Dongguan Quande Electronics Co.,Ltd. 귀하의 평가 및 생산 요구 사항을 지원할 수 있습니다. 애플리케이션 세부 정보와 도면을 공유하면 반복적이고 자신있게 구축할 수 있는 실용적인 접지 솔루션을 추천해 드립니다.저희에게 연락주세요시작하려면.
