구리 브레이드는 어떻게 접지 및 EMI 제어를 향상시킬 수 있습니까?

추상적인

구리 브레이드시스템이 견고한 느낌을 받을지 아니면 소음, 열, 간헐적인 오류로 가득 찬 미스터리 박스가 될지 조용히 결정하는 "작은 부품" 중 하나입니다. 뜨거워지는 접지 스트랩, 간섭으로 인해 윙윙거리는 캐비닛, 최악의 순간에도 계속 깨지는 유연한 연결을 처리한 적이 있다면, 이 가이드는 당신을 위한 것입니다. Copper Braid가 실제로 수행하는 작업, 실제 설치에서 실패하는 이유, 선택, 종료 및 유지 관리 방법을 자세히 분석해 보겠습니다. 접지 및 차폐는 장기간 안정적으로 유지됩니다.

목차

• 개요
• 실제 문제점 구리 브레이드로 해결
• 구리 브레이드(Copper Braid)란 무엇인가?
• 추측하지 않고 구리 브레이드를 선택하는 방법
• 빠른 선택 테이블
• 실패하지 않는 종료 및 설치
• 실제 점검 및 검증
• 일반적인 실수와 쉬운 수정
• 일반적인 사용 사례 및 올바른 브레이드 매칭
• FAQ
• 다음 단계

개요

1. 문제점 식별: 열, 진동 피로, 소음, 부식 또는 공간 제약
2. 작업 유형 확인: 접지 스트랩, 본딩, 차폐 슬리브 또는 유연한 커넥터
3. 브레이드 유형 선택: 편평한 가닥과 관형 가닥, 노출된 가닥과 주석 도금된 가닥, 가는 가닥과 거친 가닥
4. 용도에 맞게 크기 조정: 단면적, 길이, 허용 온도 상승
5. 올바르게 종단 처리: 압착, 용접/납땜 또는 납땜(해당되는 경우에만)
6. 현장에서 확인: 부하 시 저항, 온도 및 "흔들기 테스트"

실제 문제점 구리 브레이드로 해결

사람들은 Copper Braid를 "원"하는 경우가 거의 없습니다. 그들이 원하는 것은 문제가 더 이상 발생하지 않는 것입니다. Copper Braid가 해결하기 위해 구축된 주요 문제점은 다음과 같습니다.

• 간헐적인 접지진동, 도어 움직임 또는 열팽창으로 인해 발생
• EMI 문제불안정한 신호, 시끄러운 센서, 규정 준수 문제 등
• 핫스팟단단한 케이블이 반복적인 움직임을 견딜 수 없는 유연한 점퍼에서
• 부식노출된 접착 지점, 특히 습하거나 염분이 많은 환경에서
• 공간 제한원형 케이블이 너무 뻣뻣하거나 부피가 커서 안전하게 배선할 수 없는 경우

주요 장점은 유연성입니다. Copper Braid는 여러 개의 미세한 연선에 굽힘 응력을 분산시켜 단단한 도체보다 움직임을 더 잘 견딜 수 있도록 도와줍니다. 또한 올바르게 설치되면 접합 및 차폐 용도를 위한 넓은 접촉 영역을 제공할 수 있습니다.

구리 브레이드(Copper Braid)란 무엇인가?

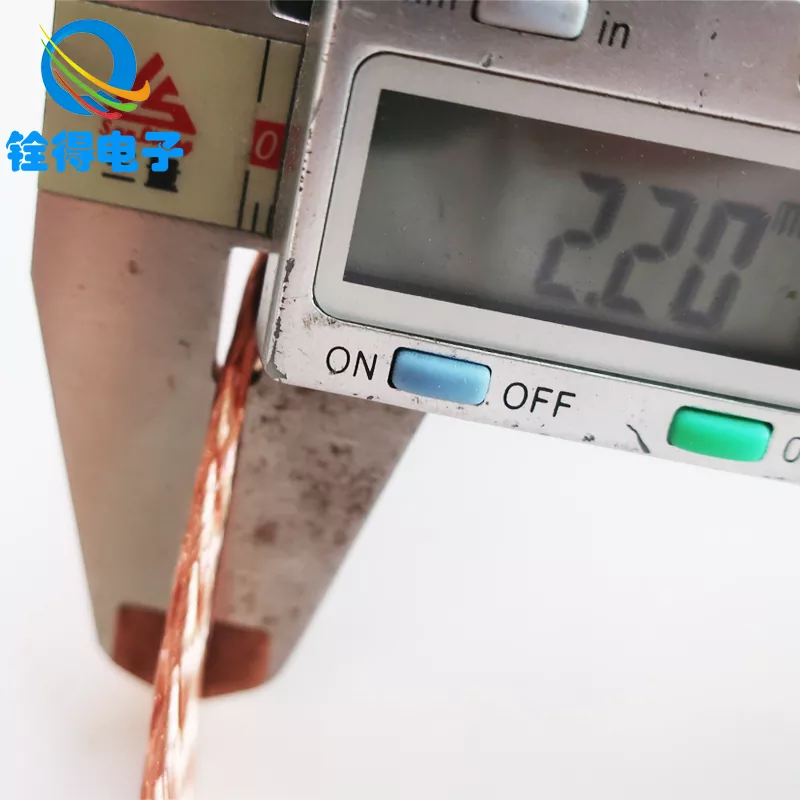

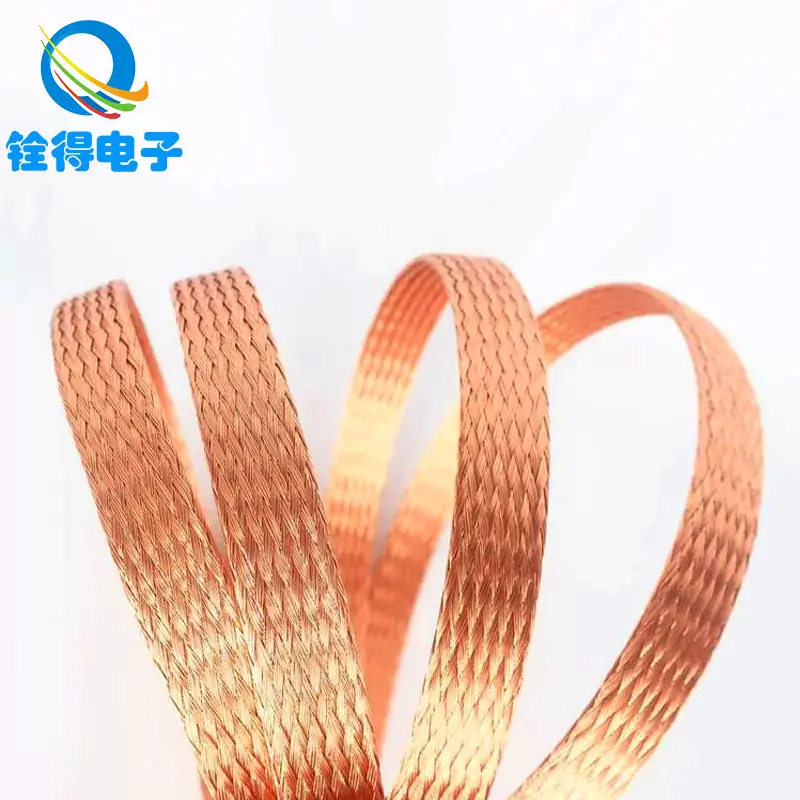

구리 브레이드는 많은 구리 가닥으로 만들어진 직조 도체입니다. 로 제작 가능합니다플랫 브레이드(접지 스트랩 공통) 또는관형 브레이드(종종 케이블 위의 차폐 슬리브로 사용됨)

장점:

• 유연한 접착움직이는 부품 사이(도어, 뚜껑, 모터 프레임, 탈착식 패널)
• 저임피던스 경로기하학과 종단이 최적화된 경우 더 높은 주파수에서
• 기계적 내구성반복 굴곡의 단일 단선 도체와 비교

그렇지 않은 것:

• 열악한 접지 레이아웃에 대한 마법의 수정(긴 루프와 엉성한 결합은 여전히 ​​문제를 일으킴)
• 올바른 도체 크기의 대체품(너무 작으면 여전히 가열됨)
• 잘못된 종료에 대한 면역(대부분의 "브레이드 실패"는 종료 실패임)

실제 소싱에서는 종종 볼 수 있습니다.벌거벗은 구리그리고주석 도금된 구리. 주석 도금 구리는 내산화성이 우수할 때 널리 사용됩니다. 그리고 더 쉬운 납땜성이 우선순위입니다. 순수 구리는 최대 전도성과 비용 효율성이 중요한 통제되고 건조한 내부에 강력한 선택이 될 수 있습니다.

많은 엔지니어와 구매자가 다음과 같은 제조업체와 협력합니다.동관 Quande 전자 유한 공사 다음에 맞게 조정된 Copper Braid 옵션이 필요할 때 다양한 설치 현실을 위한 접지 스트랩, 차폐 슬리브 또는 맞춤형 유연한 커넥터.

추측하지 않고 구리 브레이드를 선택하는 방법

구리 브레이드를 선택하는 것은 "브레이드 = 브레이드"라는 생각을 멈추고 대신 생존해야 하는 작업을 기반으로 결정할 때 가장 쉽습니다. 다음 체크리스트를 사용하세요:

• 1) 전류 및 온도 상승:브레이드가 전류를 전달하는 경우(본딩뿐만 아니라) 뜨거워지지 않도록 크기를 조정하십시오. 가열은 일반적으로 종단 부분에서 먼저 나타나고 그 다음 브레이드를 따라 나타납니다. 확실하지 않은 경우 단면적이 더 크거나 평행한 다중 브레이드를 선택하십시오.
• 2) 유연한 생활 및 동작 패턴:하루에 10번씩 휘어지는 스트랩과 계속해서 진동하는 스트랩은 다릅니다. 자주 구부리는 경우에는 더 가는 스트랜드와 적절한 느슨함을 선호합니다. 날카로운 굴곡과 "힌지 포인트"를 피하십시오.
• 3) 환경:습도, 염수 안개, 화학 증기 및 실외 노출로 인해 주석 도금된 구리 및 보호된 결합 표면으로 이동하게 됩니다. 서로 다른 금속이 포함된 경우(예: 알루미늄에 구리 끈이 결합된 경우) 적절한 하드웨어 및 표면 준비를 통해 부식 방지 계획을 세우십시오.
• 4) 기하학과 길이:일반적으로 성능은 짧을수록 좋습니다. 움직임을 허용하면서 브레이드를 가능한 한 짧게 유지하십시오. 넓고 평평한 브레이드는 길고 얇은 리드에 비해 결합 영역을 개선하고 유도 효과를 줄일 수 있습니다.
• 5) 종료방법 :조기에 결정하십시오: 압착, 용접/납땜 또는 납땜. 이것은 어떤 브레이드 구성과 도금이 적합한지 결정합니다. (그렇습니다. 해고는 대부분의 사람들이 인정하고 싶어하는 것보다 더 중요합니다.)

빠른 선택 테이블

실패하지 않는 종료 및 설치

구리 브레이드가 "이상하게도" 실패하는 경우는 일반적으로 종료가 나중에 고려된 것처럼 처리되었기 때문입니다. 연결을 지속시키는 방법은 다음과 같습니다.

• 표면 준비:깨끗하고 밝은 금속 접촉 표면은 "조임이 더 세게" 진행됩니다. 접착이 필요한 페인트/산화물을 제거하고 필요에 따라 나중에 조인트를 보호하십시오.
• 압착이 올바르게 완료됨:브레이드의 두께와 너비에 맞는 올바른 러그와 다이 프로파일을 사용하십시오. 잘못된 압착은 높은 저항과 열을 발생시킵니다. 좋은 압착은 기계적으로 안정됩니다. 그리고 전기적으로 일관성이 있습니다.
• 용접/납땜 옵션:까다로운 응용 분야(고전류 또는 심한 진동)의 경우 용접 또는 납땜 종단은 크리프 및 열 피로를 최소화하여 납땜보다 성능이 뛰어납니다. 이는 조립 공정 및 재료에 따라 다릅니다.
• 주의해서 납땜:솔더는 브레이드를 흡수하고 유연한 스트랩을 솔더링된 영역의 가장자리에 고정되는 견고한 "응력 상승 장치"로 바꿀 수 있습니다. 납땜이 필요한 경우 심지 제어를 유지하고 변형 완화 기능을 제공하십시오.
• 스트레인 릴리프 및 라우팅:브레이드에 부드러운 곡선을 부여하십시오. 날카로운 접기를 피하십시오. 브레이드가 가장자리에 닿는 것을 방지하십시오. 땋은 머리가 움직이면 긁히거나 꼬이거나 휘저어지지 않고 부드럽게 움직여야 합니다.

간단한 규칙: 브레이드는 종단점이 아닌 유연한 요소여야 합니다. 관절이 경첩이 되면 피로 균열과 저항력 증가가 발생합니다.

실제 점검 및 검증

구리 브레이드가 제대로 작동하는지 확인하기 위해 실험실이 필요하지 않습니다. 이러한 실용적인 점검을 통해 대부분의 문제를 조기에 발견할 수 있습니다.

• 저항 검사(기준선):설치 후 접합부 간 저항을 측정한 다음 진동 또는 열 순환 후에 다시 확인하십시오.
• 온도 확인(부하 상태):브레이드에 전류가 흐르는 경우 시스템을 실행하고 러그와 접촉면에서 핫스팟을 찾으십시오.
• 육안 검사:어두워지거나 녹색을 띠는 산화, 부러진 가닥 또는 느슨해진 하드웨어를 찾으십시오.
• 흔들기 테스트:전원을 끄고 안전한 절차를 따른 후 어셈블리를 부드럽게 구부리고 조인트가 기계적으로 안정적인지 확인합니다.

시간이 지남에 따라 저항이 상승하는 경우 이를 조기 경고로 취급하십시오. 브레이드는 "갑자기 고장나는" 경우가 거의 없으며 시스템이 불안정해질 때까지 성능이 저하됩니다.

일반적인 실수와 쉬운 수정

• 실수:"맞기" 때문에 너무 좁은 땋은 머리를 사용합니다.
  고치다:전류 및 듀티 사이클의 크기입니다. 공간이 협소한 경우 여러 개의 브레이드를 병렬로 연결하거나 다른 형상을 고려하십시오.
• 실수:브레이드를 과납땜하고 단단한 막대로 바꿉니다.
  고치다:압착 또는 제어된 종단 방법을 선호하고 스트레인 릴리프를 추가하십시오.
• 실수:페인트, 산화물 또는 오염된 표면에 접착합니다.
  고치다:표면을 적절하게 준비하고 필요한 경우 조립 후 보호하십시오.
• 실수:길고 반복되는 브레이드가 안테나처럼 작동합니다.
  고치다:짧고 직접적이며 기계적으로 지원되도록 유지하세요.
• 실수:서로 다른 금속 접합부의 부식을 무시합니다.
  고치다:환경에 적합한 적절한 하드웨어, 코팅 및 관절 보호 장치를 사용하십시오.

일반적인 사용 사례 및 올바른 브레이드 매칭

구리 브레이드는 전기적, 기계적 요구 사항의 특정 조합을 해결하기 때문에 많은 산업 분야에서 사용됩니다. 일반적인 사용 사례와 우선순위는 다음과 같습니다.

• 제어 캐비닛 및 인클로저:도어 및 탈착식 패널의 안정적인 접착을 우선시하십시오. 견고한 러그가 있는 평평한 구리 브레이드 스트랩이 일반적입니다.
• 자동화 및 로봇공학:플렉스 수명과 스트레인 릴리프를 우선시하십시오. 모션 사이클은 대부분의 사람들이 기대하는 것보다 잘못된 라우팅을 더 많이 처벌합니다.
• 전력 전자 장치(인버터, 드라이브, UPS):전류 용량과 열 안정성을 우선시하십시오. 실제 작동 부하에서 온도를 확인하십시오.
• 케이블 차폐 슬리브:일관된 적용 범위와 적절한 종료 기술을 우선시하십시오. 끝 연결이 불량한 훌륭한 슬리브는 일관된 결과를 제공하지 않습니다.
• 통신 및 계측:시간이 지나도 흔들리지 않는 저소음 결합과 안정적인 연결을 우선시합니다.

구리 브레이드를 구매하면 가장 도움이 되는 공급업체가 환경, 동작, 전류 및 종료 방법에 대해 질문할 것입니다. 이러한 세부 사항이 Braid의 작동 여부를 결정하기 때문입니다. 장기적인 솔루션이나 반복되는 유지 관리 항목과 같습니다.

FAQ

1) 주석 도금 구리 브레이드가 순동보다 항상 더 좋습니까?

항상 그런 것은 아닙니다. 주석 도금 구리 브레이드는 내식성이 뛰어나며 특정 조립 방법으로 작업하기가 더 쉬울 수 있습니다. 순수 구리는 산화 위험이 낮고 최대 전도성이 우선시되는 깨끗하고 건조한 환경에 이상적입니다.

2) 왜 구리 끈의 끝부분이 뜨거워지나요?

뜨거운 끝은 일반적으로 종단의 저항이 높다는 것을 나타냅니다. 압착 불량, 표면 오염, 하드웨어 느슨함, 전류에 비해 너무 작은 접합부 등이 있습니다. 브레이드를 비난하기 전에 먼저 종단을 수정하십시오.

3) Copper Braid가 표준 접지선을 대체할 수 있습니까?

구리 브레이드는 유연성, 넓은 접착 영역 또는 움직임에도 견딜 수 있는 견고한 스트랩이 필요할 때 가장 좋습니다. 정적 보호 실행의 경우 표준 도체가 더 간단할 수 있습니다. 많은 시스템에서는 두 가지 모두를 사용합니다. 각각의 의미가 있는 경우입니다.

4) 접지 브레이드는 얼마나 짧아야 합니까?

이동과 안전한 라우팅을 허용하면서 실용적이면서 짧습니다. 길이를 늘리면 원치 않는 루프 영역과 기계적 불안정성이 추가될 수 있습니다. 긴 고리보다 완만한 곡선이 더 좋습니다.

5) Copper Braid의 가장 큰 설치 실수는 무엇입니까?

이를 "단지 구리 조각"처럼 취급하고 터미네이션 품질과 표면 준비를 무시합니다. 관절은 시스템이다. 조인트가 불안정하면 성능이 저하되고 실패가 뒤따릅니다.

6) 움직이는 스트랩에서 피로 균열을 방지하려면 어떻게 해야 합니까?

느슨하게 하고, 날카로운 구부러짐을 피하고, 종단이 힌지로 변하는 것을 방지하고, 가장자리가 긁히지 않도록 하십시오. 움직임이 빈번한 경우 반복적인 굴곡을 위한 구조를 선택하고 스트레인 릴리프를 추가하십시오.

7) Copper Braid가 간섭 문제를 해결하는 데 도움이 될 수 있습니까?

예. 올바른 라우팅 및 종단 처리를 통해 본딩 스트랩 또는 차폐 슬리브로 사용되는 경우입니다. 소음이 지속되면 전체 접지 레이아웃을 검토하고 본드가 짧고 깨끗하며 일관성이 있는지 확인하십시오.

다음 단계

구리 브레이드는 환경에 맞게 선택되고, 작업에 맞게 크기가 지정되고, 조심스럽게 마감 처리된 구성 요소처럼 취급될 때 가장 잘 작동합니다. 그렇게 하면 안정적인 접지를 얻을 수 있고, 예상치 못한 소음이 줄어들며, "이게 또 실패하는 이유" 유지 관리가 훨씬 줄어듭니다.

접지 스트랩, 차폐 슬리브 또는 맞춤형 유연한 커넥터용으로 Copper Braid를 선택하고 실제 애플리케이션 세부 정보를 기반으로 한 권장 사항을 원하는 경우, 동관 Quande 전자 유한 공사 사양 일치 및 생산 옵션을 지원할 수 있습니다.저희에게 연락주세요요구 사항을 논의하고 설치 조건에 맞는 솔루션을 얻으십시오.
