유연한 저저항 연결을 위해 구리 편조 전선을 선택하는 이유는 무엇입니까?

추상적인

구리 편조선접지 시스템, 배전, 용접 장비, 개폐 장치, 배터리 및 진동이 발생하기 쉬운 기계 내부의 "조용한 영웅"입니다. 구매자는 일반적으로 "브레이드" 자체에 대해 고민하지 않습니다. 불안정한 접지, 과열된 점퍼, 갈라진 러그, 예상치 못한 가동 중지 시간, 배치 간 일관성 없는 품질 등의 결과로 인해 어려움을 겪습니다. 이 가이드에서는 구리 편조 와이어의 작동 방식, 단선보다 성능이 뛰어난 부분, 올바른 편조를 지정하는 방법, 가장 일반적인 소싱 실수를 방지하는 방법을 자세히 설명합니다. 그 과정에서 선택 체크리스트, 실용적인 비교표, 문제 해결 섹션을 찾아 귀하의 애플리케이션을 올바른 구성에 맞출 수 있습니다.

목차

• 개요
• 구리 편조 전선이란 무엇이며 어디에 사용됩니까?
• 구리 편조 전선은 어떤 문제점을 해결합니까?
• 올바른 브레이드를 어떻게 지정합니까?
• 실제 테이블에서 비교한 브레이드 옵션
• 편조 연결을 어떻게 설치하고 유지 관리합니까?
• 문제 해결: 브레이드가 과열되거나 실패하는 이유는 무엇입니까?
• 구매자에게 실제로 중요한 품질 검사는 무엇입니까?
• FAQ
• 마무리 생각

개요

• 구리 편조 전선과 일반적인 "점퍼/접지 스트랩" 사용 사례 정의
• 구매자의 불만 사항을 측정 가능한 기술 요구 사항에 연결
• 주요 사양 항목 설명: 단면적, 가닥 수, 도금, 절연, 종단
• 의사결정 테이블 및 구매자 체크리스트 제공
• 핫스팟 및 조기 장애를 방지하는 설치 사례를 다룹니다.
• 과열, 부식, 마모, 균열에 대한 문제 해결 맵 공유
• 일관된 품질과 추적성을 위해 공급업체에 무엇을 요청해야 하는지 보여줍니다.

구리 편조 전선이란 무엇이며 어디에 사용됩니까?

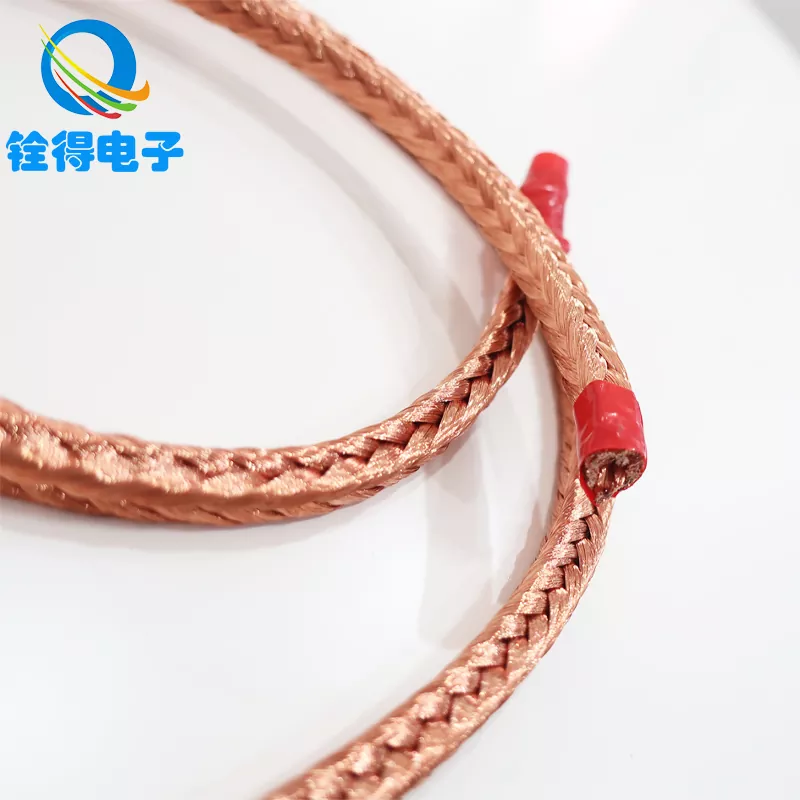

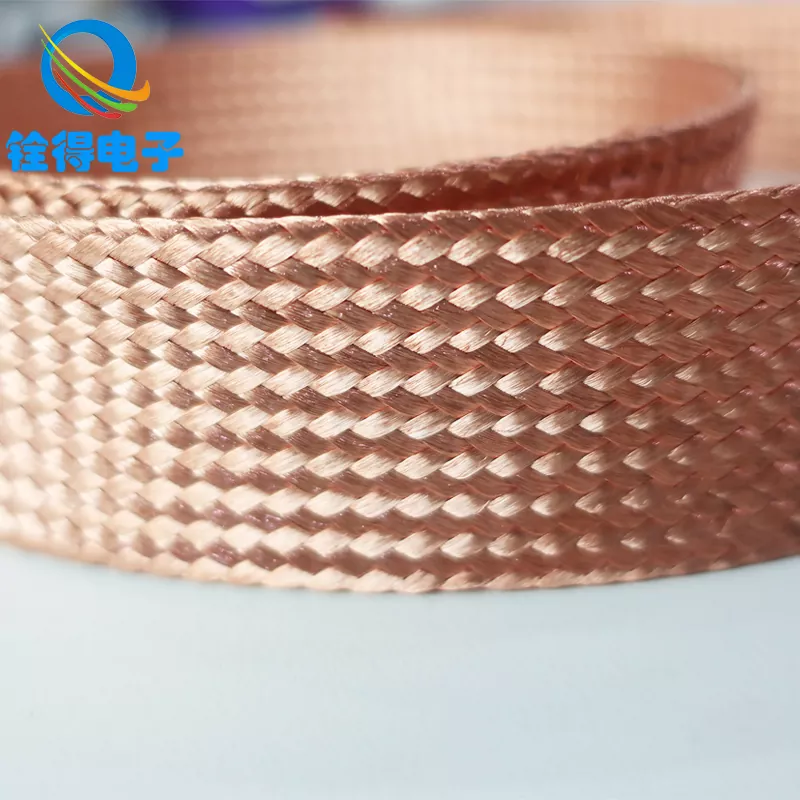

구리 편조선은 많은 미세한 구리 가닥을 편조 또는 관형 편조로 엮어 만든 유연한 도체입니다. 하나의 단단한 코어를 통해 전류를 강제하는 대신 브레이드는 전류를 여러 가닥과 더 넓은 표면적에 분산시킵니다. 이러한 구조 때문에 편조 와이어는 움직임, 진동, 반복적인 굽힘이 견고한 도체를 피로하게 만드는 장소에서 널리 사용됩니다.

일반적인 응용 분야는 다음과 같습니다.

• 접지 및 본딩 스트랩캐비닛, 패널, 모선 및 인클로저용
• 유연한 점퍼개폐 장치, 변압기 및 UPS 시스템
• 배터리 및 인버터 연결진동과 열 순환이 빈번한 곳
• 용접 장비고전류 임시 연결
• 철도, 자동차, 산업 기계내진동 접지가 필요함
• EMI 제어낮은 임피던스가 중요한 차폐/접지 경로

많은 실제 빌드에서 브레이드 자체가 유일한 구성요소는 아닙니다. 종단 선택(러그, 페룰, 용접 끝단), 도금 및 단열재에 따라 서비스를 몇 달 또는 몇 년 후에도 연결이 안정적으로 유지되는지 여부가 결정됩니다.

구리 편조 전선은 어떤 문제점을 해결합니까?

대부분의 구매자는 이미 연소된 구리 편조 전선을 찾으러 옵니다. 때로는 문자 그대로입니다. 다음은 브레이드가 수정하도록 설계된 문제점과 다른 부품 번호로 동일한 실패를 재현하지 않도록 주의해야 할 사항입니다.

• 진동으로 인해 손상된 도체
  단선 및 많은 케이블 구조는 장비가 진동할 때 종단 근처에서 경화되거나 균열이 생길 수 있습니다. 편조 도체는 여러 가닥에 응력을 분산시켜 집중된 피로 지점을 줄입니다.
• 관절의 핫스팟
  과열은 "구리가 충분하지 않음"으로 인해 발생하는 경우가 거의 없습니다. 이는 일반적으로 접촉 저항이 높기 때문에 발생합니다. 압착 불량, 압축 불균일, 산화 또는 러그 크기 불일치. 잘 만들어진 브레이드와 적절하게 설계된 종단 처리는 저항을 낮추고 온도 상승을 억제합니다.
• 신뢰할 수 없는 접지 및 성가신 결함
  접지 경로에는 일관된 낮은 임피던스가 필요합니다. 편조 스트랩은 도어, 경첩, 모터 또는 이동식 어셈블리가 이동할 때 유연성이 접촉 무결성을 유지하므로 흔히 선택됩니다.
• 습한 환경이나 해안 환경에서의 부식
  순수한 구리는 산화될 수 있습니다. 열악한 환경에서 많은 구매자가 선호합니다.주석도금 구리 편조선내식성을 향상시키고 표면의 보다 안정적인 장기 전도성을 제공합니다.
• 조립 문제
  브레이드는 좁은 공간과 모퉁이에서 쉽게 배선할 수 있습니다. 그러나 스트랜드 수나 직조 밀도가 잘못된 경우 설치자는 러그 아래에서 해어짐, 지저분한 절단 또는 불균일한 압축을 볼 수 있습니다.

"구매자의 진실" 중 하나를 없애고 싶다면 브레이드의 유연성이 장점이지만 종단은 결과입니다. 둘 다 지정하십시오.

올바른 브레이드를 어떻게 지정합니까?

사람들이 "구리 편조 전선이 필요해요"라고 말할 때 가벼운 본딩 스트랩, 고전류 점퍼 또는 차폐 드레인 등 매우 다른 의미를 갖는 경우가 많습니다. 잘못된 견적 및 배송 불일치를 방지하려면 신청 우선 세부 사항을 사용하여 브레이드를 지정하십시오.

1) 전기적 요구 사항: 전류, 듀티 사이클, 허용 온도 상승

• 연속 전류와 단속 전류(해당되는 경우 피크 전류)를 정의합니다.
• 주변 온도, 인클로저 환기 및 인근 열원을 고려하십시오.
• 스트랩이 접지/접합용인지(종종 더 짧고 낮은 전압) 또는 부하 전류용인지(종종 더 높은 전류 밀도 문제) 확인하십시오.

2) 단면적 및 브레이드 구성

• 등가 단면(종종 mm²로 표시됨)은 브레이드 크기를 결정하는 실용적인 방법입니다.
• 스트랜드 직경 및 스트랜드 수유연성과 내구성에 영향을 미칩니다. 더 많고 미세한 가닥은 일반적으로 유연성을 증가시킵니다.
• 브레이드 폭 및 두께터미널 및 라우팅 제약 조건에 맞는 영향을 미칩니다.

3) 도금 및 표면처리

• 벌거벗은 구리: 전도성이 뛰어나 통제된 환경에 가장 적합합니다.
• 주석 도금된 구리: 더 나은 내식성, 더 쉬운 납땜, 산업 및 해양 인접 환경에 일반적으로 선택됩니다.

4) 절연 및 보호

• 일부 브레이드는 맨 상태로 제공됩니다. 다른 곳에서는 마모 방지를 위해 PVC, 실리콘, PET 슬리빙 또는 열수축 장치를 사용합니다.
• 브레이드가 날카로운 모서리나 움직이는 부품 근처에 있는 경우 보호 슬리브 또는 재킷 설계를 지정하십시오.

5) 종료: 신뢰성을 결정하는 세부 사항

• 주름진 러그(링/스페이드): 적절한 크기와 압축 시 일반적이고 빠르며 안정적입니다.
• 압착 또는 용접 끝: 가닥 갈라짐을 줄이고 대량 조립의 일관성을 향상시킬 수 있습니다.
• 구멍 크기, 텅 너비 및 볼트 등급: 여기서 작은 불일치가 발생하면 접합부가 헐거워지고 발열이 발생합니다.
• 길이 공차: 비좁은 인클로저에서 사람들이 기대하는 것보다 더 중요한 문제입니다.

실용적인 소싱 움직임 중 하나: 길이, 브레이드 폭/두께, 종단 유형, 구멍 직경 및 도금이 포함된 간단한 도면을 공유합니다. 기본적인 스케치만으로도 일주일 간의 왕복을 막을 수 있습니다.

실제 테이블에서 비교한 브레이드 옵션

편조 연결을 어떻게 설치하고 유지 관리합니까?

고급 구리 편조 전선이라도 나중에 설치하면 실패할 수 있습니다. 대부분의 현장 문제는 접합 품질로 거슬러 올라갑니다. 저항을 낮게 유지하고 "미스터리 가열"을 방지하는 깨끗하고 반복 가능한 접근 방식이 있습니다.

• 접촉면 준비
  접착 지점에서 페인트, 산화 및 잔해물을 제거합니다. 표준에서 요구하는 경우 적절한 항산화 페이스트를 사용하십시오.
• 올바른 하드웨어 토크를 사용하십시오.
  토크가 부족하면 마이크로 아크와 열이 발생합니다. 과도한 토크는 러그를 변형시키고 유효 접촉 면적을 감소시킬 수 있습니다. 하드웨어 사양을 따르고 적절한 경우 와셔를 사용하십시오.
• 굽힘 반경 및 스트레인 릴리프 제어
  러그에 힘을 주어 꽉 꼬이지 마십시오. 브레이드에 부드러운 곡선을 주어 끝 부분이 아닌 길이를 따라 굴곡이 발생하도록 합니다.
• 마모로부터 보호
  브레이드가 금속 가장자리에 닿으면 슬리브나 그로밋을 추가하세요. 해진 가닥은 지저분할 뿐만 아니라 실패의 시작점이 될 수도 있습니다.
• 열악한 환경에서의 정기 검사
  변색(열), 녹색/백색 잔여물(부식), 볼트 풀림, 절단 가장자리의 가닥 손상을 살펴보십시오.

고진동 장비는 간단한 규칙을 통해 이점을 얻습니다. 즉, 짧은 설치 기간 후에 처음 설치된 배치를 검사합니다. 관절이 시원하고 안정적으로 유지되면 스케일링이 훨씬 더 안전해집니다.

문제 해결: 브레이드가 과열되거나 실패하는 이유는 무엇입니까?

구리 브레이드가 과열되면 시스템 문제처럼 다루십시오. 일반적으로 그렇습니다. 맹목적으로 부품을 교체하는 대신 이 빠른 지도를 사용하여 근본 원인을 찾아보세요.

• 증상: 브레이드가 러그 근처에서 뜨겁습니다.
  가능한 원인: 잘못된 압착, 잘못된 러그 크기, 불충분한 압축, 접합부의 산화, 느슨한 볼트, 일치하지 않는 도금, 오염된 접촉 표면.
• 증상: 브레이드 중간에 핫스팟이 있음
  가능한 원인: 전류에 비해 브레이드 크기가 작음, 예상치 못한 듀티 사이클, 열원 근처 라우팅, 반복 굽힘으로 인한 내부 가닥 손상.
• 증상: 가닥이 닳고 부러짐
  가능한 원인: 날카로운 모서리 마모, 스트레인 릴리프가 없는 과도한 움직임, 부적절한 절단 방법, 마찰 경로의 슬리브 부족.
• 증상: 부식 또는 변색
  가능한 원인: 화학적 노출, 습도, 이종 금속과의 갈바닉 상호 작용, 필요한 곳에 주석 도금이 없음.
• 증상: 간헐적인 접지 또는 소음
  가능한 원인: 느슨한 마운팅, 조인트 아래 페인팅된 표면, 불충분한 접촉 압력, 오염된 접착 지점.

측정할 수 있다면 다음을 수행하십시오. 부하 상태에서의 온도 상승 테스트와 접합부 전체의 밀리옴 검사는 종종 육안 검사만 하는 것보다 더 빠르게 문제를 드러냅니다.

구매자에게 실제로 중요한 품질 검사는 무엇입니까?

구리 편조 전선을 대규모로 소싱할 때 "보기에 좋다"는 것은 품질 계획이 아닙니다. 일관성, 추적성, 브레이드 및 터미네이션이 배치 전반에 걸쳐 동일한 방식으로 작동한다는 증거가 필요합니다.

현명한 구매자가 일반적으로 요청하는 내용은 다음과 같습니다.

• 재료 검증: 구리 등급 및 도금 유형(베어/주석 도금)이 명확하게 명시됨
• 차원 일관성: 너비, 두께, 길이 공차 및 종료 형상
• 종료 프로세스 제어: 압착 툴링 표준 또는 용접/프레스 방법 문서화
• 전기적 성능 점검: 저항 목표, 샘플 기반 테스트 계획
• 기계적 무결성: 해당되는 경우 러그/끝 피팅에 대한 당김 테스트
• 포장 규율: 운송 중 뭉침, 오염, 스트랜드 변형 방지

안정적이고 장기적인 공급 파트너를 원하는 구매자의 경우 조립 라인 제약 조건에 맞게 브레이드 형상과 종단을 맞춤 설정할 수 있는 제조업체와 협력하는 것도 가치가 있습니다. 이곳은동관 Quande 전자 유한 공사 접지 스트랩, 유연한 점퍼 및 애플리케이션별 연결 설계에 맞게 조정할 수 있는 구리 편조 와이어 옵션을 제공하므로 배송물이 도착한 후 "맞게 만들" 필요가 없습니다.

FAQ

구리 편조선과 표준 유연성 케이블의 차이점은 무엇입니까?

유연한 케이블은 절연체 내부의 가닥을 묶고 많은 전력 애플리케이션에 탁월하지만 여전히 종단 근처에 응력을 집중시킬 수 있으며 좁은 라우팅 경로에서는 부피가 더 커질 수 있습니다. 구리 편조 와이어는 직조되고 평평하며 일반적으로 진동이 발생하기 쉬운 어셈블리에서 높은 유연성, 로우 프로파일 라우팅 및 안정적인 본딩/점퍼 성능을 원할 때 사용됩니다.

노출된 구리 편조 전선이나 주석 도금 구리 편조 전선을 선택해야 합니까?

환경이 건조하고 통제된다면 순수 구리도 완벽하게 괜찮을 수 있습니다. 최소한의 유지 관리로 습도, 결로 또는 긴 서비스 수명을 기대하는 경우 부식을 늦추고 시간이 지남에 따라 접합 표면을 보다 안정적으로 유지하는 데 도움이 되는 주석 도금 구리가 일반적으로 선호됩니다.

전류에 맞게 브레이드 크기를 어떻게 조정합니까?

필요한 연속 전류, 피크 전류(있는 경우), 듀티 사이클 및 허용 가능한 온도 상승부터 시작하십시오. 그런 다음 적절한 등가 단면적을 일치시키고 종단 방법으로 인해 높은 저항이 발생하지 않는지 확인하십시오. 확실하지 않은 경우 실제 부하 조건에서 프로토타입을 제작하고 온도 상승을 측정하세요.

땋은 머리가 충분히 두꺼워 보이는데 왜 뜨거워지나요?

많은 경우, 끈이 문제가 아니라 연결 부분이 문제입니다. 잘못된 압착, 러그 아래의 산화, 느슨한 볼트 또는 페인트칠된 장착 표면은 접촉 저항을 증가시켜 열로 변할 수 있습니다. 일반적으로 올바른 표면 준비와 제어된 종료 프로세스로 이 문제가 해결됩니다.

구리 편조 전선이 EMI 또는 전기 잡음에 도움이 될 수 있습니까?

특히 잘 설계된 접지 및 결합 전략의 일부로 가능합니다. 브레이드의 기하학적 구조는 접지를 안정화하는 데 도움이 되는 낮은 임피던스 경로를 제공할 수 있지만 EMI 제어는 시스템 수준이므로 라우팅, 인클로저 본딩 및 연결 무결성이 모두 중요합니다.

정확한 견적을 받으려면 공급업체에 어떤 정보를 보내야 합니까?

필요한 길이, 브레이드 너비/두께(또는 동등한 단면적), 순수 대 주석 도금, 절연/슬리브 요구 사항, 종단 유형(러그/용접/압착), 구멍 직경, 수량 및 응용 참고 사항(진동, 온도, 환경)을 제공합니다. 간단한 그림을 그리는 것이 오해를 피하는 가장 빠른 방법인 경우가 많습니다.

마무리 생각

구리 편조 전선은 이동 중에도 안정성을 최우선으로 생각하는 경우 실용적인 업그레이드입니다. 전도체 균열이 적고 접지가 더 안정적이며 연결이 시간이 지나도 "이상할 정도로" 느슨해지지 않습니다. 요령은 브레이드를 상품으로 취급하는 것을 중단하고 엔지니어링 구성 요소로 취급하기 시작하는 것입니다. 작업에 맞게 크기를 조정하고, 환경에 맞게 도금을 지정하고, 저항과 열을 결정하는 종단 세부 사항을 제어합니다.

구리 편조 전선(특히 접지 스트랩 및 유연한 점퍼 어셈블리)의 사양, 사용자 정의 및 반복 가능한 품질을 간소화하려면 편조 구조를 실제 설치 제약 조건에 맞출 수 있는 제조업체와 협력하세요.동관 Quande 전자 유한 공사애플리케이션 기반 브레이드 선택 및 맞춤형 종단을 지원하여 고장을 줄이고, 조립을 단순화하며, 시스템을 더 차갑고 안정적으로 실행하는 데 도움이 됩니다.저희에게 연락주세요귀하의 요구 사항을 논의합니다.
