ESD 접지 케이블은 현대 전자 제품의 안정적인 정적 제어의 핵심입니까?

정전기 방전(ESD)이 민감한 전자 부품과 생산 라인을 조용히 망칠 수 있는 시대에ESD 접지 케이블안전한 배출 경로를 보장하는 중추적인 장치입니다.

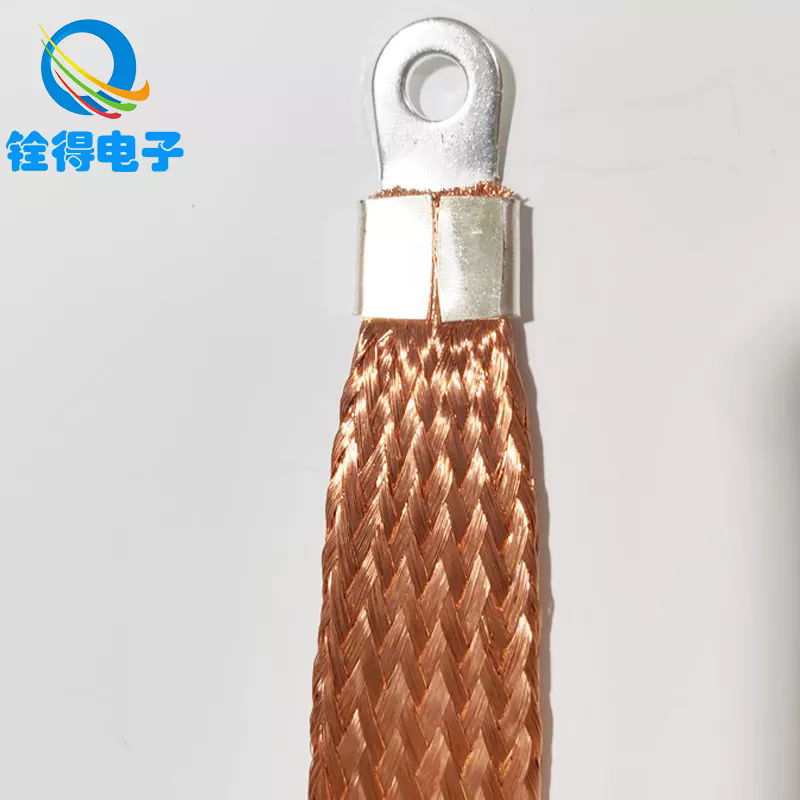

ESD 접지 케이블이란 무엇입니까? 주요 사양

정의 및 목적

안ESD 접지 케이블(ESD 접지 리드 또는 정전기 방전 케이블이라고도 함)은 작업대, 손목 스트랩, 이온화 ​​장치 프레임 또는 ESD 매트를 정의된 접지 지점에 연결하는 전도성 케이블입니다. 그 기능은 정전기를 안전하게 접지로 분산시키는 낮은 저항 경로를 제공하여 구성 요소를 손상시키거나 오작동을 일으킬 수 있는 제어되지 않은 정전기 방전 이벤트를 방지하는 것입니다.

ESD 접지 케이블의 핵심 매개변수

다음은 해당 케이블을 선택하거나 평가하는 데 사용되는 일반적인 매개변수를 보여주는 표준 사양 표입니다.

이러한 매개변수는 애플리케이션 환경, 규제 표준 및 고객 요구 사항에 따라 달라질 수 있습니다.

이 기사의 중심 주제

여기서 핵심 목표는 설명하는 것입니다.ESD 접지 케이블이 정적 제어에 중요한 이유, 선택, 설치 및 유지 관리 방법, 그리고어떤 미래 트렌드가 진화를 형성하고 있는지. 또한 이 기사에서는 두 가지 일반적인 질문에 답하고 Quande 브랜드 솔루션을 안내할 것입니다.

ESD 접지 케이블이 중요한 이유 - 장점 및 역할

정적 제어가 중요한 이유

• 민감한 전자제품 보호: 최신 집적 회로, 표면 실장 장치 및 센서는 미세한 정전기 방전(종종 100V 미만)으로 인해 파손될 수 있습니다.

• 수율 및 품질: 정적 이벤트는 잠재적인 손상을 유발하여 제품 신뢰성을 저하시키고 현장 오류로 이어질 수 있습니다.

• 안전 및 규정 준수: 많은 전자 제조 표준(예: ANSI/ESD S20.20, IEC 61340)에서는 정의된 접지 경로 및 저항 제한을 요구합니다.

따라서 ESD 접지 케이블은 ESD 제어 프로그램에서 중요한 구성 요소입니다.

고품질 ESD 접지 케이블의 장점

1. 제어된 배출: 내장된 저항기(일반적으로 1MΩ)는 정전기가 안전하고 제어된 속도로 소멸되도록 보장하여 아크나 스파크의 위험을 줄입니다.

2. 유연성과 기계적 견고성: 내부에 틴셀 또는 구리 연선을 사용하여 단선 도체보다 굽힘 및 일상적인 마모를 더욱 안정적으로 견딜 수 있는 케이블입니다.

3. 시간이 지나도 일관성: 고품질 단열재는 마모, 습기, 화학 물질 노출에 강하여 공장 환경에서도 성능을 유지합니다.

4. 상호 운용성: 표준 커넥터(바나나 플러그, 악어 클립, 잠금 잭)를 ​​사용하면 케이블이 다양한 접지 인프라와 호환됩니다.

5. 비용 효율성: 능동 방전 시스템이나 이온화 장치에 비해 수동 케이블은 비용이 저렴하지만 정적 제어의 기초가 됩니다.

ESD 통제 프로그램의 주요 역할

• 오퍼레이터와 공통점 사이의 연결: 손목 스트랩이나 힐 스트랩의 경우 케이블은 작업자가 접지 전위를 유지하도록 보장합니다.

• 매트 또는 장비에서 접지로 연결: ESD 매트 또는 작업 표면은 이러한 케이블을 사용하여 시설 접지에 전하를 전달합니다.

• 백업 및 중복성: 복잡한 ESD 시스템에서는 다중 접지 경로가 단일 지점 오류를 줄입니다.

품질 및 규정 준수 관점에서 ESD 접지 케이블을 지정하거나 검증하는 데 부주의하면 전체 정적 제어 프로그램이 훼손될 수 있습니다.

ESD 접지 케이블을 선택, 설치 및 유지 관리하는 방법

올바른 케이블 선택(방법)

ESD 접지 케이블을 선택할 때 다음 단계를 고려하십시오.

• 저항 요구 사항 확인: 케이블이 1MΩ(또는 관련 표준에 따라)의 허용 오차를 충족하거나 범위 내에 있는지 확인하세요.

• 커넥터 유형 선택: 장비와 호환되는 커넥터를 선택하십시오(바나나 플러그, 잠금 잭, 악어 클립).

• 길이가 중요하다: 지나치게 느슨하지 않고 쉽게 닿을 수 있는 길이를 선택하세요. (1.2m가 일반적입니다.)

• 기계 설계 확인: 틴셀 또는 편조 도체는 굽힘으로 인한 피로를 방지하는 데 도움이 됩니다.

• 절연 내구성: 산업환경에 적합한 내마모성, 내화학성, 내온도성이 우수한 소재를 사용합니다.

• 인증 및 테스트 보고서: 제조사에 시험성적서(저항, 절연파괴, 인장력)를 요청합니다.

설치 지침(방법)

올바른 설치가 효율성의 핵심입니다.

1. 케이블을 손목 스트랩이나 매트에 먼저 연결하세요., 그런 다음 공통 접지 지점에 연결합니다.

2. 공통점을 확보하라알려진 접지 또는 접지 버스 바에 연결하십시오.

3. 날카로운 굴곡이나 꼬임을 피하십시오.— 케이블에는 응력을 줄이기 위해 부드러운 고리가 있어야 합니다.

4. 고압선이나 잡음이 심한 선로에서 멀리 떨어진 곳으로 배선전기 간섭을 피하기 위해.

5. 정기적인 테스트 수행, 일반적으로 월별 또는 분기별로 지속성과 저항성을 확인합니다.

6. 손상되거나 마모된 케이블 교체즉시 – 작은 파손이나 절연 균열이라도 케이블의 효율성을 떨어뜨릴 수 있습니다.

유지관리 및 검증(방법)

• 사용ESD 벤치 저항 테스터작업자 또는 매트와 공통점 사이의 저항을 측정합니다.

• 측정된 저항은 허용 오차(예: 0.9~1.2MΩ) 내에 있어야 합니다.

• 재킷에 상처, 찰과상 또는 변색이 있는지 검사하십시오.

• 케이블을 부드럽게 구부려 내부 와이어 파손 징후(간헐적인 연속성)를 관찰합니다.

• 모든 테스트를 문서화하십시오. 추적성은 품질 및 감사 체제에서 중요합니다.

일반적인 응용

• 전자 조립 라인: 모든 운전자 스테이션(손목 스트랩) 또는 워크스테이션 매트용.

• 벤치 수리 및 재작업: 납땜, 검사, 취급 시 보호합니다.

• 클린룸 및 반도체 공장: 정적 제어가 수율에 중요한 경우.

• 실험실 및 R&D 연구소: 프로토타이핑 및 테스트 환경에 적합합니다.

• 포장 및 ESD 안전 배송 지역: 전도성 트레이 및 운송 시스템을 접지합니다.

미래 동향, 과제 및 통합

진화하는 표준 및 규정 준수

다음과 같은 표준IEC 61340그리고ANSI/ESD S20.20점점 더 엄격한 검증, 추적성 및 감사 규정 준수가 요구됩니다. 제조업체와 사용자는 더 자주 감사를 받게 되며 적절한 접지 관행에 대한 문서화된 증거를 제시해야 합니다. ESD 접지 케이블은 진화하는 저항 허용 오차 및 재료 안전 요구 사항을 충족해야 합니다.

스마트 및 디지털 모니터링

차세대 케이블에는 다음이 포함될 수 있습니다.내장형 센서 또는 스마트 칩케이블 무결성, 저항 드리프트 및 사용 주기를 모니터링합니다. 이러한 "스마트 케이블"은 저항이 범위를 벗어나거나 기계적 손상이 임박한 경우 유지 관리 시스템에 경고를 보냅니다.

소재 및 내구성 개선

진출나노소재, 고성능 폴리머, 보다 탄력 있는 도체(예: 은도금 반짝이, 탄소 나노튜브 복합재)는 수명을 연장하고 유연성을 향상시키며 열악한 환경에서 고장률을 줄여줍니다.

IoT 및 MES 시스템과의 통합

완전히 디지털화된 공장에서 각 접지 케이블은 이를 연결하는 ID 또는 신호를 전달할 수 있습니다.제조실행시스템(MES). 이를 통해 유지 관리 간격, 운영자 규정 준수 및 정적 제어 상태를 실시간으로 확인할 수 있습니다.

극복해야 할 과제

• 밸런싱비용 대 고급 기능: 스마트 케이블 솔루션은 비용을 증가시켜 수익성이 낮은 부문의 채택에 영향을 미칠 수 있습니다.

• 환경적 스트레스와 마모: 높은 습도, 화학 물질 노출 및 마모는 지속적인 위협으로 남아 있습니다.

• 사용자 규정 준수: 최고급 케이블을 사용하더라도 연결이 잘못되거나 사용자의 부주의로 인해 성능이 저하됩니다.

자주 묻는 질문(FAQ)

Q1: ESD 접지 케이블에는 일반적으로 어떤 저항이 있어야 합니까?
A1: 일반적인 목표는 다음과 같습니다.1MΩ ±10%(즉, 0.9MΩ ~ 1.1MΩ). 이 저항기는 정전기가 접지로 흐르도록 허용하면서 방전 전류를 안전하게 제한합니다. 일부 설정에서는 표준 또는 고객 요구 사항에 따라 0.75~1.25MΩ의 허용 범위가 허용됩니다.

Q2: ESD 접지 케이블은 얼마나 자주 테스트하거나 교체해야 합니까?
A2: 적어도 테스트는 이루어져야 합니다.월별 또는 분기별, 품질 체제 및 감사 빈도에 따라 다릅니다. 측정값이 허용 오차를 벗어나거나 재킷에 손상(절단, 마모, 변색)이 있는 경우 케이블을 점검해야 합니다.즉시 교체. 굽힘 중 기계적 피로 또는 간헐적인 연속성은 실패 신호입니다.

요약 및 브랜드 소개

그만큼ESD 접지 케이블효과적인 정적 제어 프로그램의 기본 요소이지만 종종 과소평가되는 요소입니다. 이해무엇그것은,왜이는 제품 수율, 신뢰성 및 안전성에 중요합니다.어떻게선택, 설치, 테스트 및 유지 관리는 강력한 ESD 전략의 중추를 형성합니다. 앞으로는 스마트 케이블 통합, IoT 연결, 첨단 소재, 더욱 엄격한 표준이 이 기술의 발전을 주도할 것입니다.

언제긴 수명, 일관된 성능 및 고급 제조 시스템과의 원활한 통합을 위해 설계된 내구성이 뛰어나고 인증된 ESD 접지 케이블을 포함하여 전체 범위의 ESD 접지 솔루션을 제공합니다. 맞춤형 사양, 기술지원, 구매문의는저희에게 연락주세요.
